Εργαλείο περιμέτρου: | Εργαλείο περιμέτρου περιστροφικών κλιβάνων και εργαλείο περιμέτρου μύλων σφαιρών | Διάμετρος: | Ελάχιστο 100 εργαλείο περιμέτρου χιλ. to16000 χιλ. |
---|---|---|---|
Βάρος: | Ανώτατο μονό κομμάτι ΑΜ 120 | σειρά ενότητας: | 10 ενότητα στην ενότητα 70 |
Πρότυπα/πιστοποιητικά: | UNI Ο EN ISO, AWS, ASTM, ASME, DIN | Εφαρμογές: | Τα εργαλεία περιμέτρου μας εφαρμόζονται στο τσιμέντο και τις βιομηχανίες μεταλλευμάτων |
Εργαλεία περιμέτρου κλιβάνων: | Οδηγούμε τον προμηθευτή που η περίμετρος κλιβάνων συνδέει για τις διάφορες εγκαταστάσεις | εργαλείο περιμέτρου μύλων σφαιρών: | εφαρμοσμένος στο τσιμέντο και τις βιομηχανίες μεταλλευμάτων |
Τέμνουσες μηχανές εργαλείων: | μηχανή διεύρυνσης με φρέζα 16m CNC | Λιμάνι: | QingDao, Σαγκάη, TianJian |
Υψηλό φως: | εργαλείο περιμέτρου κλιβάνων 16000mm,Εργαλείο περιμέτρου κλιβάνων αναμικτών τσιμέντου,εργαλείο περιμέτρου μύλων 16000mm |
|

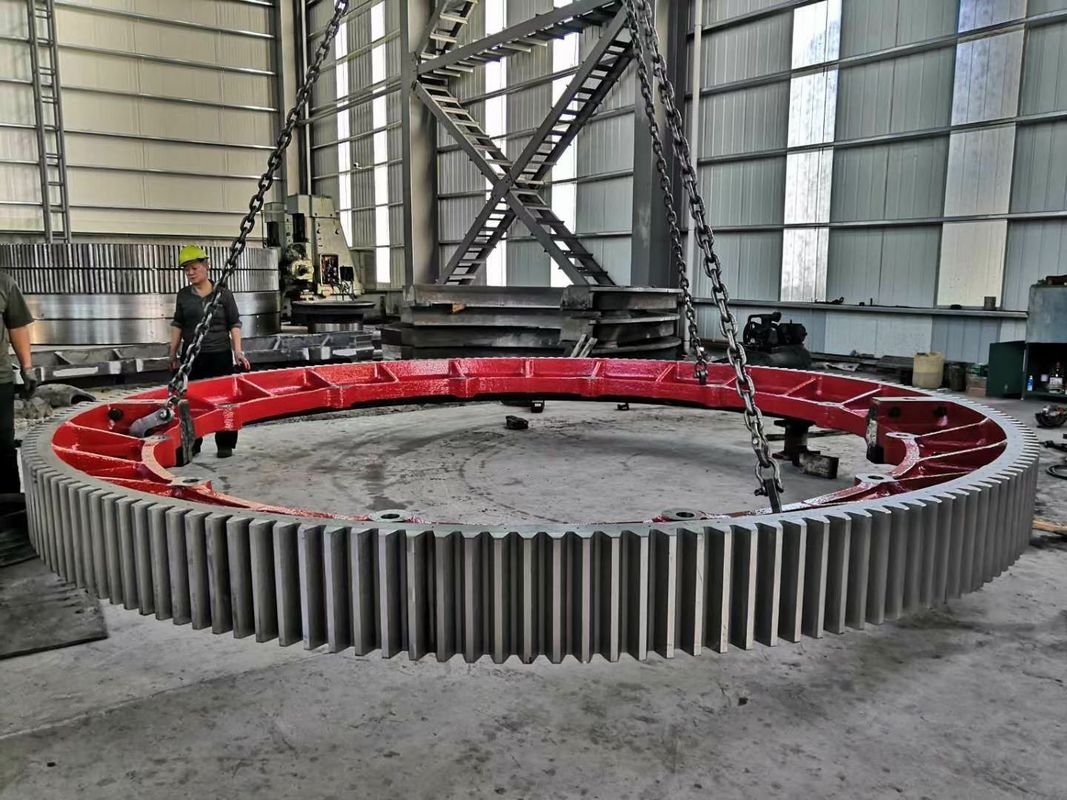

Παρέχουμε τροχούς περιφέρειας σε τρία διαφορετικά σχέδια
1Επεξεργασμένο χάλυβα
- πλαστά δαχτυλίδια
- κυλίνδρους
Χάλυβα χυμένο
Άλλες σιδηρομεταλλεύσεις
Τα κατασκευασμένα γρανάζια έγιναν πιο συνηθισμένα στο παρελθόν και κατασκευάζονται με πλασμένα υλικά ελαστικών γρανάζων από χάλυβα και δομή σώματος ηλεκτροσυναρμολογημένη.Τα δαχτυλίδια κατασκευάζονται από ένα ολόκληρο μπλοκ από υψηλής αντοχής κράμα χάλυβαΜετά την ακατέργαστη επεξεργασία του δαχτυλιδιού, πραγματοποιούμε θερμική επεξεργασία σκληρύνσεως και θέρμανσης με σκοπό τη βελτίωση των μηχανικών χαρακτηριστικών και συνεπώς των σχετικών επιδόσεών του.
Πλεονεκτήματα των κατασκευασμένων στρογγυλοτροχιών
1Η δομή του πλαστικού υλικού αποκλείει τον κίνδυνο ενσωμάτωσης.
2Αποφεύγονται τα ελαττώματα της δομής, όπως τρύπες αερίου, μικροσυρρίκνωση, τρύπες από καρφίτσες, καυτά δάκρυα, ενσωμάτωση άμμου και σκωρίας
3Ως εκ τούτου, δεν απαιτείται επισκευαστική συγκόλληση της δομής του αμαξώματος και π.χ. τριβή των οδοντωμένων περιοχών.
4Η κατασκευαστική διαδικασία αποκλείει την ανάγκη για μοτίβα και ανελκυστήρες.
5Το υλικό περιστροφής έχει υψηλότερη σκληρότητα και μεγαλύτερη αντοχή από το υλικό που χρησιμοποιείται για την υποκείμενη δομή (π.χ. ιστός, γκασέτες)
Χαρακτηριστικά
1. Εξωτερικά δόντια
Μέγιστη διάμετρος: 16000 mm
Δαχτυλό πλάτος: 1700 mm
Μέγιστη μονάδα: 45 ανά θερμοσίφωνα
Μέγιστη μονάδα: 65 εργαλεία τελικής κοπής
2. Εσωτερικά δόντια
Μέγιστη διάμετρος: 6500 mm
Μέγιστη μονάδα: 25.4
Δαχτυωτό πλάτος: 400 mm
Διαδικασία σφυρηλατηρίου υλικού
Σφυρηλάτηση
Τελική έλαση
Ψύξη με φούρνο
Έλεγχος της παραγωγής
Σβήσιμο νερού
Δοκιμή σκληρότητας
Εργασία χονδρικής
Υπερήχορες δοκιμές και διαμετρική επιθεώρηση
Πιστοποίηση τελικής επιθεώρησης
Πρότυπα/Πιστοποιητικά
UNI EN ISO
AWS
ΑΣΤΜ
ASME
ΔΙΝ
Εφαρμογές
Τα γρανάζια περιφέρειας μας χρησιμοποιούνται στις βιομηχανίες τσιμέντου και ορυκτών:
Διαφορετικοί τύποι οριζόντιων μύλων
Μηχανές για την επεξεργασία υδραυλικών
Τεχνικές συσκευές
Οποιαδήποτε άλλη μεγάλη εφαρμογή δαχτυλιδιών μετατροπής
Είμαστε ο κορυφαίος προμηθευτής του Kiln Girth Gears για τα διάφορα εργοστάσια όπως αναφέρονται παρακάτω.
1Σφουγγάρι Σιδηρούν 50TPD 100TPD 300TPD 350TPD 500TPD 1000TPD
2- Σιμεντοποιεία ανάλογα με τις απαιτήσεις των πελατών
3Μηχανήματα για μεταλλεία φωσφορικών ορυκτών, εργοστάσια αλουμινίου, καολίνη-βεντονίτη
Δυνατότητα κοπής εργαλείων:
1Διάμετρος 100 mm έως 16000 mm
2. Μονάδα 10 έως Μονάδα 70
Τα εργαλεία περίμετρου Kiln είναι διαθέσιμα κυρίως σε δύο μέρη, τέσσερα μέρη, 8 μέρη ή πολλαπλά τμήματα ανάλογα με την απαίτηση και την καταλληλότητα με την εφαρμογή των εργαλείων.Στο πεδίο των εξαρτημάτων αλέσεως, Παρέχουμε κεφαλές εργοστασίου, είσοδο τροφοδοσίας, ρολάρα άλεσης, δαχτυλίδι ιπτάσεως τσιμεντένιου κλιβάνου, ράβδους χύτευσης, μπλοκ άξονα. Παρέχουμε επίσης το κέλυφος εργοστασίου δομών συγκόλλησης και κατασκευών.
Έγγραφα διασφάλισης ποιότητας
Οι ακόλουθες εκθέσεις υποβάλλονται στην αρχή διασφάλισης της ποιότητας:
α. Έκθεση χημείας
β. Φυσική έκθεση
γ. Έγγραφα θερμικής επεξεργασίας
Προδιαγραφή για χυτοσυσταθέντα χάλυβα για μαστιγμένες μονάδες
δ. Έκθεση υπερήχων επιθεώρησης (πριν και μετά τις επισκευές)
ε. Έκθεση επιθεώρησης μαγνητικών σωματιδίων (πριν και μετά τις επισκευές)
f. Αναφορά διαστάσεων
Ζ. Χάρτες επισκευής συγκόλλησης
η. Διαδικασίες συγκόλλησης και φάκελος εξειδίκευσης διαδικασίας
i. Πιστοποίηση συγκόλλησης
ι. Πιστοποίηση επιθεωρητή μη καταστροφικών δοκιμών
Άρθρο |
Διαρθρωτικά χαρακτηριστικά |
Μέτρο επεξεργασίας |
Περιεχόμενο της δοκιμής |
Τεχνουργήματα περιστροφής |
(1) GS42CrMo4Alloy Steel (προσωπικά πρότυπα εταιρειών) HB 220 έως 240 (2) ημιδομημένα, Y-Spoke(3) Ελικοειδής (4) εύλογη δομή σφράγισης και ευθυγράμμισης του κραματοποιημένου χάλυβα (προσωπικά πρότυπα εταιρειών) |
(1) Εξωτερική διύλιση χάλυβα (αργονική επεξεργασία και κενό)
(2) ιδιόκτητη τεχνολογία ψεκασμού ψεκασμού ψεκασμού ψεκασμού ψεκασμού ψεκασμού ψεκασμού ψεκασμού (3) κανονικοποίηση (ιδιοκτησιακή τεχνολογία) για να εξασφαλιστεί η σκληρότητα της επιφάνειας του δοντιού Μετά. (4) ακατέργαστο χτύπημα, χρόνος απελευθέρωσης, επισκευή της επιφάνειας της σύνδεσης, στη συνέχεια λεπτό ρολό
(5) ιδιοκτησιακή σπιτική κατσαρόλα |
(1) Μηχανικές ιδιότητες και χημική σύνθεση (εσωτερικό πρότυπο) (2) ακατέργαστη μετά από ηχητικές δοκιμές (3) ημιαπαρασκευή, φινίρισμα μετά από υπερηχητική δοκιμή και μαγνητική επιθεώρηση σωματιδίων (4) Επιθεώρηση μαγνητικών σωματιδίων στην επιφάνεια του δοντιού, δοκιμή σκληρότητας (5) Έλεγχος ανοχής των δοντιών (6) την εργοστασιακή δοκιμή φόρτωσης συναρμολόγησης για τον έλεγχο της ακρίβειας του μεγέθους του εργαλείου |
Οι τεχνικές απαιτήσεις ενός μεγάλου δακτυλίου εργαλείων CITICIC:
1) προεπεξεργάζεται πριν από την εξομάλυνση της επεξεργασίας σκληρύνωσης επιφάνειας, η σκληρότητα θα πρέπει HB210 ~ 250· μηχανικές επιδόσεις είναι η απόλυτη αντοχή Rb 690MPa, αντίσταση απόδοσης Rs 490MPa, επιμήκυνση D5 11%,μείωση της επιφάνειας W 25%, αντοχή κατά την πρόσκρουση Ak 30J, σκληρύνσεις με επαγωγή των δοντιών, σκληρότητα HRC50 ~ 55· αποτελεσματικό βάθος στρώματος σκληρύνσεων 3 ~ 5 mm.
2) συνολική ανίχνευση ελαττωμάτων με υπερήχους, η εσωτερική ποιότητα πρέπει να πληροί δύο απαιτήσεις.η ποιότητα πρέπει να πληροί δύο απαιτήσεις των προτύπων GB/T9444-88.
3) Σημειώστε ότι το χύτεμα δεν είναι στρογγυλοποιημένο R5 ~ R10.
4) Δαχτυλοειδής διάμετρος και στα δύο άκρα και 1 45β.5) από δύο και μισό δαχτυλίδια, πλάτος των δοντιών κάθε δακτυλικού συνδετήρα κατά μήκος της άκρης ενός ολόκληρου δακτυλίου που είναι κατασκευασμένος με βίδες υψηλής αντοχής,σε συνδυασμό με την επιφάνεια του δοντιού πρέπει να είναι στο κάτω κέντρο.
2 διαδικασία κατασκευής μεγάλων δακτυλικών εργαλείων
2.1 από ακατέργαστο
Χάλυβα χύτευση κενό παρέχεται από CITIC Heavy Machinery Co., Ltd. βαρύ σφυρηλατηρίου εργοστάσιο, που λειτουργεί με GB11352-89 πρότυπο καθορίζει τις απαιτήσεις για την μοντελοποίηση σύμφωνα με τη διαδικασία χύτευσης, τήξης,ράψιμοΚατά την επιθεώρηση και την αποδοχή των σχεδίων και των τεχνικών απαιτήσεων για το χάλυβα κενό
Έλεγχοι σύμφωνα με τα πρότυπα JB/T6402-92 που εκδίδονται μετά την αποδοχή
Επεξεργασία.
2.2 ακατέργαστη
Διασταυρώνεται με το σχεδιασμό και τη διατήρηση του επιδόματος, ευθυγράμμιση, σύνδεση, επεξεργασία τόσο στο εσωτερικό όσο και στο εξωτερικό του κύκλου, συνδυάζοντας τη φρέσκιση, τη γεώτρηση και άλλες διαδικασίες.
2.3 Τραυματισμός από έρευνα
Συνολική ανίχνευση ελαττωμάτων με υπερήχους, εσωτερική ποιότητα θα πρέπει να πληροί τις δύο απαιτήσεις των προτύπων GB7233-87.
2.4 εξομάλυνση της προεπεξεργασίας
Οι ζευγάρια ημιχάλκινων μηχανισμών, που κανονικοποιούν και θερμαίνουν, παρέχουν μια καλή οργάνωση για την επακόλουθη σκληρύνωση της επιφάνειας.
2.5 Επεξεργασία
Το πρώτο δυόμισι δαχτυλίδι είναι κατασκευασμένο με υψηλής αντοχής βίδες που συνδέουν το δαχτυλίδι ως σύνολο, η συνολική διαδικασία με το σχεδιασμό ενός κύκλου Quannei Wai δόντια και το πάνω και το κάτω άκρο,και στη συνέχεια σχεδίαση και μηχανική επεξεργασία απαιτήσεις της διαδικασίας άλεσης.
2.6 Εξάλειψη της πίεσης επεξεργασίας
Ο συνολικός δακτύλιος αναψύχθηκε για να εξαλείψει το στρες.
2.7 συνολική σκληρότητα της επιφάνειας δαχτυλιδιών
IF κατά μήκος της επιφάνειας των αλβεολικών δοντιών, σκληρότητα HRC50 ~ 55, αποτελεσματικό βάθος στρώματος σκληρότητας 3 ~ 5 mm.
2.8 Τελική επιθεώρηση
Πρώτον, η συχνότητα ανίχνευσης σβήσιμο, η σκληρότητα μετά την ανάνηψη δαχτυλίδι εργαλεία cogging πληροί τις απαιτήσεις των σχεδίων, δεύτερον,για την ανίχνευση εάν η μέγιστη εξωτερική διάμετρο μεγαλύτερο μέγεθος D6944 ως η παραμόρφωση 3mm, η μηχανική διόρθωση που απαιτείται μέχρι την ειδικότητα; Τρίτον, η μαγνητική επιθεώρηση σωματιδίων δοντιών και φιλέτων, η ποιότητα πρέπει να πληροί δύο απαιτήσεις απαιτήσεις του προτύπου GB/T9444-88;σύμφωνα με τα σχέδια και τις τεχνικές απαιτήσεις για την τελική επιθεώρηση.
Η CITIC Heavy Industries είναι ο συνεργάτης σου στην αγορά.
Η CITICICIC είναι σε θέση να παρέχει:
1ΕΙΔΗΜΑΤΙΚΑ ΕΡΓΑΜΑΤΙΚΑ - Σχεδιασμός και κατασκευή
2. ΣΤΗΜΑΤΙΚΑ ΚΑΙ ΤΗΣ ΤΑΣΤΕΡΑΣ ΤΗΣ ΤΑΣΤΑΣ
3. ΤΟΥΣ ΤΟΥΣ ΤΗΣ ΜΑΣΙΝΟΥΣ ΤΗΣ ΜΑΣΙΝΟΥΣ
4. Προγράμματα κατάρτισης
5Προγραμμάτια Προληπτικής Συντήρησης
6Υπηρεσίες προληπτικής συντήρησης
7ΠΡΟΓΡΑΜΜΑΤΙΚΑ ΠΡΟΓΡΑΜΜΑΤΙΚΑ συντήρησης
Οι μηχανικοί εξυπηρέτησης πεδίου της CITIC είναι ειδικά εκπαιδευμένοι στα προϊόντα της ομάδας μάρκας CITIC, αλλά είναι ικανοί να αναλάβουν την εξυπηρέτηση άλλων μάρκων OEM.
Οι τεχνικοί μας είναι εξοπλισμένοι με τον πιο προηγμένο τεχνολογικό διαγνωστικό εξοπλισμό που υπάρχει για να πυροβολήσουν τα προβλήματα του εξοπλισμού σας για να βελτιστοποιήσουν την απόδοση και να ελαχιστοποιήσουν τον χρόνο στάσης.
Η CITICIC έχει επίσης εκτεταμένη ικανότητα στην παροχή όλων των αναλώσιμων και ηλεκτρικών/μηχανικών ανταλλακτικών που χρειάζεστε.
