Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Μοντέλο: | SF/XJM μηχανή επίπλευσης | Όρος: | Νέος |
|---|---|---|---|
| Όνομα: | Διαχωριστής επίπλευσης | Τύπος: | Εξοπλισμός σαλτσών μεταλλεύματος |
| Ικανότητα παραγωγής: | 0.2-8, 0.2-38 m3/min | Βάρος: | 468-4486 κλ |
| Max.air ποσό εγχύσεων: | 2 m3/㎡·λ. | Διάμετρος στροφείων: | 300 χλστ |
| Ταχύτητα περιστροφής στροφείων: | 191-400 r/min | Χρώμα: | Συνήθεια |
| Εξουσιοδότηση: | 12 μήνες | Λιμένας: | QingDao, Σαγκάη, TianJin |
| Υψηλό φως: | Μεγάλη μηχανή επίπλευσης στροφείων ικανότητας αναρρόφησης,Μηχανή επίπλευσης στροφείων 38 M3/Min,0.2M3/Min μηχανή επίπλευσης στροφείων |
||

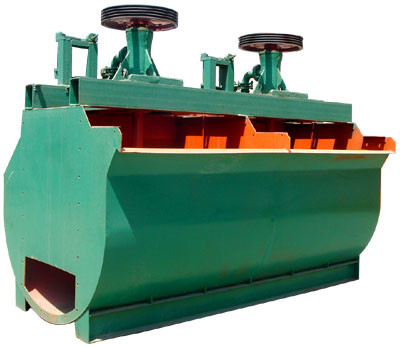

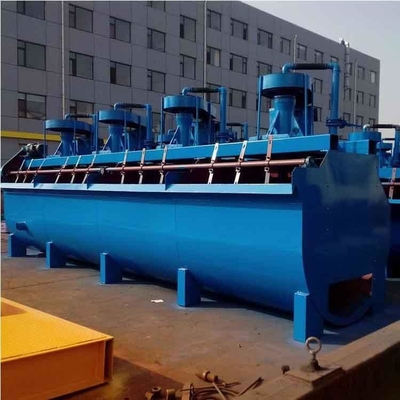

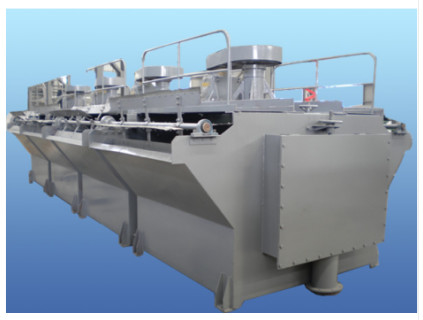

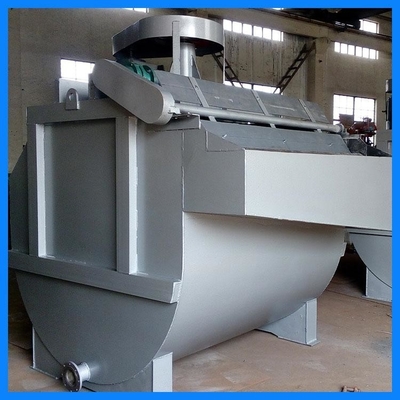

Μεγάλος αναρρόφησης εξοπλισμός σαλτσών μεταλλεύματος μηχανών επίπλευσης στροφείων ικανότητας νέος
1. Εισαγωγή του εξοπλισμού σαλτσών μεταλλεύματος μηχανών επίπλευσης
Η μηχανή επίπλευσης είναι κατάλληλη για το χωρισμό των μη σιδηρούχων μετάλλων, αλλά και για το χωρισμό των αμέταλλων όπως η πέτρα άνθρακα, talc.
Η μηχανή επίπλευσης υιοθετεί τη δεξαμενή τύπων του «U», τον κοίλο πληθωρισμό άξονων και το στάτη αναστολής, ειδικά ένα νέο στροφείο. Είναι κωνικό στροφείο με γαρμένο λεπίδες οπίσθιο διαγωνίως, παρόμοιος με τις ρόδες φυγοκεντρικών αντλιών με την υψηλή συγκεκριμένη ταχύτητα. Έχει έναν πολτό μεγάλου ποσού, μια μικρή επικεφαλής, χαμηλής ισχύος κατανάλωση πίεσης και μια απλή δομή. Ένας πορώδης κυλινδρικός διανομέας αέρα εγκαθίσταται επίσης στην αίθουσα στροφείων, έτσι ώστε ο αέρας μπορεί να διασκορπιστεί ομοιόμορφα στις περισσότερες περιοχές της λεπίδας στροφείων εκ των προτέρων, που παρέχει έναν μεγαλύτερο πολτό - διεπαφή επαφών αέρα.
2. Τεχνικέςπαράμετροιτης μηχανήςεπίπλευσης
Τεχνικά στοιχεία εξοπλισμού σαλτσών μεταλλεύματος:
(1) μηχανή επίπλευσης SF
| Πρότυπο | SF0.37 | SF0.7 | SF1.2 | SF2.8 | SF4 | SF8 | |
| Ικανότητα γουρνών (μ3) | 0,37 | 0,7 | 1.2 | 2.8 | 4 | 8 | |
| Διάμετρος στροφείων (χιλ.) | 300 | 350 | 450 | 550 | 650 | T60 | |
| Ικανότητα παραγωγής (m3/min) | 0.2-0.4 | 0.3-0.9 | 0.6-1.2 | 1.5-3.5 | 0.5-4 | 4-8 | |
| Ταχύτητα περιστροφής στροφείων (r/min) | 352 | 400 | 312 | 268 | 238 | 191 | |
| Μηχανή | Πρότυπο | ①Y90l-4 | ①Y100l2-4 | ①Y132m2-6 | ①Y160l-6 | ①Y180l-6 | ①Y250m-8 |
| ②Y90s-4 | ②Y90s-4 | ②Y90s-4 | ②Y90s-4 | ②Y90l-4 | ②Y100l-6 | ||
| Δύναμη (KW) | ①1.5 | ①3 | ①5.5 | ①11 | ①15 | ①30 | |
| ②1.1 | ②1.1 | ②1.1 | ②1.1 | ②1.5 | ②1.5 | ||
| Διαστάσεις (χιλ.) | 700×700×750 | 900×820×950 | 1100×1100×1100 | 1700×1600×1150 | 1850×2050×1200 | 2200×2900×1400 | |
| Ενιαίο βάρος γουρνών (κλ) | 468 | 600 | 1373 | 2338 | 2660 | 4486 | |
(2) μηχανή επίπλευσης XJM
| Πρότυπο | Xjm-1 | Xjm-2 | Xjm-3 | Xjm-4 | Xjm-8 | Xjm-16 | Xjm-24 | Xjm-38 | |
| Διαστάσεις υδατοπτώσεων | Μήκος (χιλ.) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
| Πλάτος (χιλ.) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
| Ύψος (χιλ.) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
| Ενιαίο αποτελεσματικό βάρος (κλ) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
| Αποτελεσματικό cubage (μ3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
| Ικανότητα παραγωγής (που υπολογίζεται από τον όγκο πηλού) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
| Κύρια μηχανή άξονων | Πρότυπο | Y132m2-6 | Y160m-6 | Y160l-6 | Y180l-6 | Y200l2-6 | Y280s-8 | Y280s-8 | Y280s-6 |
| Δύναμη (KW) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
| Στροφείο | |||||||||
| Ταχύτητα περιστροφής (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
| Διάμετρος (χιλ.) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
| Ύψος (χιλ.) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
| Ταχύτητα περιστροφής (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
| Κυκλική ταχύτητα (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
| Loam μηχανή πινάκων | Πρότυπο | Y90s-4 | Y90s-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 |
| Δύναμη (KW) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Ταχύτητα περιστροφής (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
| Loam πίνακας | Ταχύτητα περιστροφής (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
| Διάμετρος (χιλ.) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
| Πίεση αέρα του ανεμιστήρα (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
| Max.air ποσό εγχύσεων (m3/㎡·λ.) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
Υπεύθυνος Επικοινωνίας: Mr. David
Τηλ.:: 86-18637916126
