Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όρος: | Νέος | όνομα: | Μύλος άλεσης σωλήνων |
|---|---|---|---|
| Περιστροφή μηχανών: | 740rpm | Δύναμη μηχανών: | 570-4200 KW |
| Τρόπος κίνησης: | Άκρη, κέντρο | Μέγεθος τροφών: | ≤25mm |
| Εξουσιοδότηση: | 12 μήνες | Ταξινόμηση: | Μύλος άλεσης μεταλλεύματος |
| Υψηλό φως: | Μύλος άλεσης μεταλλεύματος μεταλλείας,Μύλος σωλήνων σωλήνων μεταλλείας,Μύλος άλεσης σωλήνων σωλήνων μεταλλεύματος |
||

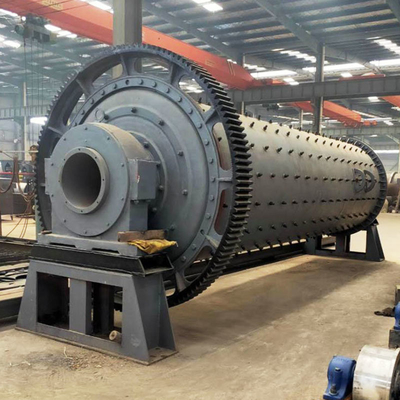

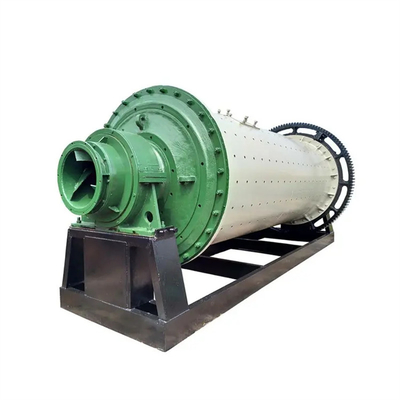

Μύλος άλεσης σωλήνων εξοπλισμού μύλων μεταλλείας του μύλου άλεσης μεταλλεύματος
1. Εισαγωγή αλέθοντας μύλου άλεσης μεταλλεύματος μύλων σωλήνων του
Ο μύλος άλεσης σωλήνων είναι ένας πολύ σημαντικός λεπτός εξοπλισμός μύλων στη σύγχρονη βιομηχανία. Η ικανότητα παραγωγής του μεγάλου μύλου άλεσης σωλήνων είναι πολύ υψηλή. Ο μύλος άλεσης σωλήνων χρησιμοποιείται ευρέως για τη λείανση του τσιμέντου και άλλων υλικών στα οικοδομικά υλικά, τη μεταλλουργία, την ορυκτή επεξεργασία, τη ηλεκτρική δύναμη και τη χημική βιομηχανία. Ο μύλος άλεσης σωλήνων έχει τα χαρακτηριστικά της μεγάλης αναλογίας συντριβής, τη μεγάλη ικανότητα παραγωγής, την ισχυρή προσαρμοστικότητα στα υλικά και την εύκολη αντικατάσταση των φορεμένων μερών.
2. Τεχνικά χαρακτηριστικά του μύλου άλεσης μεταλλεύματος κυλινδρικών μύλων:
(1) μορφή μετάδοσης: κεντρική μετάδοση και μετάδοση ακρών (συμπεριλαμβανομένου του πολυσημειακού παγιδεύοντας τύπου μετάδοσης ακρών). Μεγάλος και μέσος μύλος με την αργή κίνηση.
(2) ενισχυτικός τρόπος του μύλου: κύριος φέρων τύπος, διπλός γλιστρώντας τύπος παπουτσιών και μικτός τύπος (ένα τέλος του κύριου ρουλεμάν, με ένα τέλος του γλιστρώντας παπουτσιού). Το ρουλεμάν και το υποστήριγμα υποβάλλονται σε επεξεργασία από CNC την εργαλειομηχανή. Οι τρεις υποστηρίξεις είναι εξοπλισμένες με τις συσκευές λίπανσης υψηλής και χαμηλής πίεσης.
(3) περιστροφικό μέρος: το σώμα κυλίνδρων υιοθετεί την αυτόματη συγκόλληση, η ραφή συγκόλλησης είναι υπερηχητική επιθεώρηση 100%, ολόκληρη η ανόπτηση μετά από τη συγκόλληση του σώματος κυλίνδρων, αποβάλλει πλήρως την πίεση συγκόλλησης Το σώμα κυλίνδρων υιοθετεί μια μεγάλη ειδική εργαλειομηχανή για να εγκαταστήσει την επεξεργασία καρτών, η οποία εξασφαλίζει αποτελεσματικά το coaxiality του δαχτυλιδιού ολίσθησης (κύριο ρουλεμάν) και στις δύο άκρες, έτσι ώστε ο εξοπλισμός μπορεί να τρέξει ομαλά.
(4) σίτιση και απαλλαγή της συσκευής: με τον κοίλο σωλήνα άξονων ή κίνησης και άλλη στατική και δυναμική ένωση με μια ειδική σφραγίδα, για να μην εξασφαλίσει καμία διαρροή πετρελαίου, καμία διαρροή τέφρας.
(5) έλεγχος συστημάτων: ολόκληρο το σύστημα μύλων ελέγχεται από το PLC, που μπορεί να πραγματοποιήσει την επιθεώρηση θερμοκρασίας και την ανίχνευση δόνησης όλων των ρουλεμάν και του λαδώνοντας πετρελαίου της ενισχυτικών συσκευής και του μειωτή μύλων, και μπορεί να πραγματοποιήσει τον κοινό έλεγχο υπολογιστών με τον κεντρικό θάλαμο ελέγχου.
3. Παράμετροι προϊόντων του μύλου άλεσης μεταλλεύματος
Παράμετροι προϊόντων του κυλινδρικού μύλου
| ΠΡΟΔΙΑΓΡΑΦΗ (μήκος διαμέτρων ×) | Περιστροφή (r/min) |
Μέγεθος τροφών (χιλ.) | Ικανότητα παραγωγής (t/h) | Φορτίο της λείανσης των μέσων (τ) |
Κύρια μηχανή | Κύριο μειώνοντας εργαλείο | Βάρος (τ) |
|||
| Τύπος | δύναμη (KW) | Περιστροφή (r.p.m) | Τύπος | αναλογία ταχύτητας | ||||||
| φ2.2×11 | 20.91 | ≤25 | 15~17 | 50 | Tr1512-8 | 570 | 740 | Zd80 | 5.6 | 92 |
| φ2.4×8 | 20.91 | ≤25 | 14~18 | 39.5~42 | Trq1512-8 | 570 | 740 | Zd80-9 | 5 | 76.4 |
| φ2.4×9 | 20.91 | ≤25 | 23~25 | 50 | Tr1512-8 | 570 | 740 | Zd80-9 | 5 | 91 |
| φ2.4×10 | 20.91 | ≤25 | 16~22 | 50 | Tr1512-8 | 570 | 740 | Zd80-9 | 5 | 111 |
| φ2.4×11 | 21 | ≤25 | 19~24 22~28 |
6265 | YR710-8/1180 | 710 | 740 | JDX630 | 5.6 | 125 |
| φ2.4×12 | 21 | ≤25 | 18~20 21~23 |
6365 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 127 |
| φ2.4×13 | 21 | ≤25 | 21~22 24~26 |
6668 | YR800-8/1180 | 800 | 740 | MBY710 | 6.3 | 131 |
| φ2.6×10 | 20.6 | ≤25 | 21~24 | 64 | YR800-8/1180 | 800 | 740 | JDX710 | 6.3 | 140 |
| φ2.6×13 | 20.6 | ≤25 | 28~31 | 81 | YR1000-8/1180 | 1000 | 740 | JDX800 | 6.3 | 158 |
| φ3.0×9 | 19.13 | ≤25 | 40~45 | 85 | YR1000-8/1180 | 1000 | 740 | MBY800 | 7.1 | 148 |
| φ3×11 | 18.92 | ≤25 | 44~47 | 95 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 177 |
| φ3×12 | 18.92 | ≤25 | 48~52 | 103 | YR1250-8/1430 | 1250 | 740 | JDX900 | 7.1 | 182 |
| φ3×13 | 18.92 | ≤25 | 39~45 | 116max | YR1400-8/1430 | 1400 | 740 | JDX900 | 7.1 | 200.7 |
| φ3.2×11 | 18.3 | ≤25 | 45~48 | 112max | YR1600-8/1430 | 1400 | 740 | JDX900 | 7.15 | 213.6 |
| φ3.2×13 | 18.7 | ≤25 | 50~55 | 133max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 7.15 | 237 |
| φ3.4×11 | 18 | ≤25 | 45~55 | 120max | YR1600-8/1430 | 1600 | 740 | JDX1000 | 230 | |
| φ3.5×13 | 17 | ≤25 | 60~65 | 156max | YR2000-8/1730 | 2000 | 740 | Ts130-α-F1 | 257.6 | |
| φ3.8×13 (Κύριος φέρων τύπος) |
17 | ≤25 | 65~70 | 190 | YR2500-8/1730 | 2500 | 740 | Js130-γ-F1 | 316 | |
| φ3.8×13 (Γλιστρώντας τύπος ακρών) |
17 | ≤25 | 65~70 | 185 | YR2500-8/1730 | 2500 | 740 | DMG22/2500 | 313 | |
| φ4×13 | 16.3 | ≤25 | 78~80 | 191 | Yrkk900-80 | 2800 | 745 | Js140-α | 348 | |
| φ4.2×11 (Κύριος φέρων τύπος) |
15.8 | ≤25 | 100~110 | 182~190 | YR2800-8/17830 | 2800 | 740 | Js140-α-F1D | 350 | |
| φ4.2×13 (Κύριος φέρων τύπος) |
15.2 | ≤25 | 110~120 | 230 | Yrkk1000-8 | 3350 | 740 | Mfy355-α | 375 | |
| φ4.2×13 (Κύριος φέρων τύπος) |
15.2 | ≤25 | 120~130 | 245 | Yrkk1000-8 | 3350 | 740 | Mfy355-α | 390 | |
| φ4.2×13 (Τύπος κεντρικής ολίσθησης) |
15.2 | ≤25 | 110~120 | 230 | Yrkk1000-8 | 3350 | 740 | Mfy355-α | 380 | |
| φ4.6×14 | 15 | ≤25 | 100~115 | 285 | Yr1000-8 | 4200 | 740 | J3160-γ | 485 | |
