| Όνομα προϊόντων: | Θραυστήρας σαγονιών | Μέγιστο μέγεθος τροφών: | 1200 χιλ. |
|---|---|---|---|
| Μέγεθος τροφών: | 150-1500 χιλ. | Τύπος: | Μηχανή πέτρινων θραυστήρων |
| Ικανότητα: | 1-1000 t/h | Δύναμη: | 5.5-55 KW |
| Βάρος: | 0.9-122 τ | Uasge: | Οικοδομικά υλικά, χημικά |
| Υψηλό φως: | συντετριμμένος εξοπλισμός πετρών,Εγκαταστάσεις πέτρινων θραυστήρων |
||

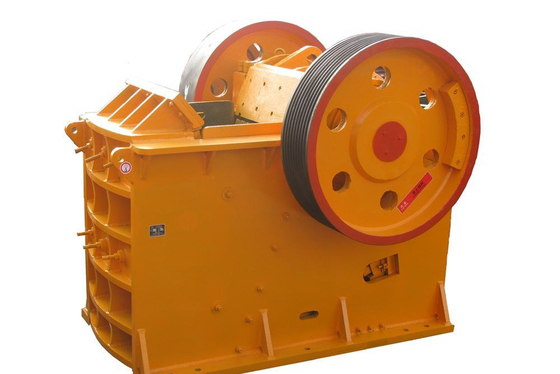

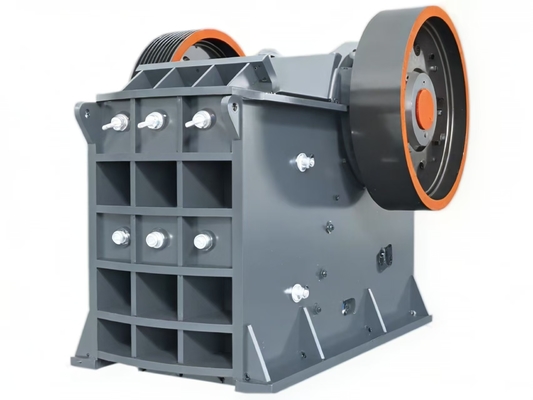

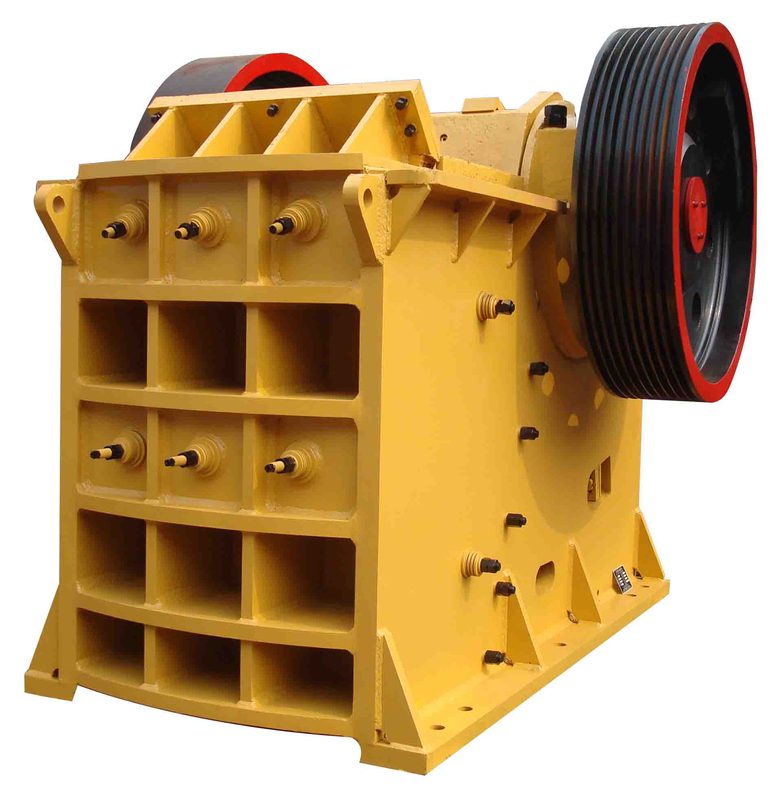

Θραυστήρας σαγονιών μηχανών πέτρινων θραυστήρων
Ⅰ. Εισαγωγή προϊόντων του θραυστήρα σαγονιών (μηχανή πέτρινων θραυστήρων)
Τα προϊόντα σειράς θραυστήρων σαγονιών χρησιμοποιούνται ευρέως στις διάφορες βιομηχανίες όπως η μεταλλεία, ο οσμηρός, η κατασκευή, η εθνική οδός, ο σιδηρόδρομος, η συντήρηση νερού και η χημική βιομηχανία. Έχει τα χαρακτηριστικά της μεγάλης αναλογίας συντριβής, των ομοιόμορφων σιταριών προϊόντων, της λογικής δομής, της αξιόπιστης εργασίας, της κατάλληλης συντήρησης, των οικονομικών λειτουργικών δαπανών, κ.λπ.
Ⅱ. Χαρακτηριστικά γνωρίσματα του θραυστήρα σαγονιών (μηχανή πέτρινων θραυστήρων)
(1) ο θραυστήρας σαγονιών έχει μια απλή δομή και μια αξιόπιστη λειτουργία.
(2) ο θραυστήρας σαγονιών είναι εύκολο να διατηρηθεί και οικονομικό να λειτουργήσει.
Ⅲ. Πεδίο της εφαρμογής του θραυστήρα σαγονιών (μηχανή πέτρινων θραυστήρων)
Ο θραυστήρας σαγονιών χρησιμοποιείται κυρίως για τη μέσου μεγέθους συντριβή των διάφορων μεταλλευμάτων και των μαζικών υλικών. Οι θραυστήρες σαγονιών χρησιμοποιούνται ευρέως οσμηρών, στα οικοδομικών υλικά μεταλλείας, τους δρόμους, τους σιδηροδρόμους, τη συντήρηση νερού και τις χημικές βιομηχανίες. Η μέγιστη συμπιεστική δύναμη του συντριμμένου υλικού είναι 320Mpa.
Ⅳ. Αρχή εργασίας του θραυστήρα σαγονιών (μηχανή πέτρινων θραυστήρων)
(1) αυτή η μηχανή αποτελείται κυρίως από το πλαίσιο, το κινητό σαγόνι, τον εκκεντρικό άξονα, το πιάτο σαγονιών, το πιάτο τραβερσών και άλλα μέρη. Η μηχανή περιστρέφεται τον εκκεντρικό άξονα μέσω της β-ζώνης, έτσι ώστε το κινητό σαγόνι κινείται σύμφωνα με τη ρυθμισμένη διαδρομή, ώστε να χωριστεί η συντετριμμένη αίθουσα. Το υλικό εσωτερικό είναι σπασμένο.
(2) το πλαίσιο είναι μια ενιαία ακέραια δομή χυτοχάλυβα. Ο μπροστινός τοίχος του πλαισίου είναι εξοπλισμένος με τα σταθερά σαγόνια που στερεώνονται με τα wedge-shaped μπουλόνια, και οι φρουρές ακρών εγκαθίστανται στους τοίχους αριστερού και δεξιά πλευρών της συντετριμμένης αίθουσας για να αποτρέψουν την ένδυση των πλευρικών τοίχων πλαισίων.
(3) το κινητό σαγόνι είναι μια διαμορφωμένη ρίψη χάλυβα με ένα κινητό πιάτο σαγονιών στο μέτωπο. Το ανώτερο μέρος αναστέλλεται στο πλαίσιο από τον εκκεντρικό άξονα και το ρουλεμάν κυλίνδρων, και το χαμηλότερο μέρος υποστηρίζεται στο υποστήριγμα και είναι σε κυλώντας επαφή με το υποστήριγμα. Και οι δύο άκρες του εκκεντρικού άξονα είναι εξοπλισμένες με τους σφονδύλους και τις τροχαλίες.
| Πρότυπο | Μέγεθος τροφών (χιλ.) |
Μέγιστο μέγεθος τροφών (χιλ.) |
Σειρά ρύθμισης λιμένων απαλλαγής (χιλ.) |
Ικανότητα (t/h) |
Εκκεντρική ταχύτητα άξονων (r/min) |
Δύναμη (KW) |
Βάρος (τ) |
Διαστάσεις (χιλ.) |
| Pe-150×250 | 150×250 | 130 | 10-40 | 1-5 | 300 | 5.5 | 0,9 | 875×756×850 |
| Pe-250×400 | 250×400 | 210 | 20-80 | 5-21 | 300 | 15 | 2.6 | 1450×1315×1296 |
| Pe-400×600 | 400×600 | 350 | 40-100 | 16-65 | 275 | 30/37 | 6.5 | 1565×1732×1586 |
| Pe-500×750 | 500×750 | 425 | 50-100 | 45-100 | 275 | 55 | 10.1 | 1890×1916×1870 |
| Pe-600×900 | 600×900 | 500 | 65-160 | 90-180 | 250 | 55/57 | 15.5 | 2305×1840×2260 |
| Pe-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 110 | 28 | 2450×2472×2840 |
| Pe-800×1060 | 800×1060 | 650 | 100-200 | 140-350 | 250 | 110 | 28.5 | 2450×2556×2800 |
| Pe-870×1060 | 870×1060 | 670 | 200-260 | 140-380 | 250 | 110 | 30.5 | 2660×2556×2800 |
| Pe-900×1200 | 900×1200 | 750 | 100-200 | 180-360 | 250 | 132 | 50 | 3335×3182×3025 |
| Pe-1000×1200 | 1000×1200 | 850 | 192-260 | 200-420 | 250 | 132 | 51 | 3435×3182×3025 |
| PEV1200×1300 | 1200×1300 | 1000 | 180-330 | 400-800 | 220 | 200 | 62 | 4538×2984×3959 |
| Pe-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 220 | 100.9 | 4200×3732×3025 |
| Pe-1500×1800 | 1500×1800 | 1200 | 220-350 | 450-1000 | 180 | 280 | 122 | 5100×4700×4300 |
| Pex-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 30/37 | 6.5 | 1530×1992×1380 |
| Pex-250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 330 | 37 | 7.7 | 1900×2192×1430 |
| Pex-300×1300 | 300×1300 | 250 | 25-90 | 20-90 | 330 | 55 | 11 | 1900×2192×1430 |
