Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντων: | Θραυστήρας αντίκτυπου | Μέγιστο μέγεθος τροφών: | 400 χιλ. |
|---|---|---|---|
| Όρος: | Νέος | Τύπος: | Μηχανή πέτρινων θραυστήρων |
| Εφαρμογή: | Πέτρες και μαζικά υλικά | Ικανότητα: | 40-540 m3/h |
| Εξουσιοδότηση: | 12 μήνες | Uasge: | Οικοδομικά υλικά, χημικά |
| Υψηλό φως: | συντετριμμένος εξοπλισμός πετρών,Εγκαταστάσεις πέτρινων θραυστήρων |
||
Θραυστήρας αντίκτυπου μηχανών πέτρινων θραυστήρων
Ⅰ. Βασική εισαγωγή του θραυστήρα αντίκτυπου (μηχανή πέτρινων θραυστήρων)
Ο ισχυρός θραυστήρας αντίκτυπου δίνης σειράς PFQ είναι ένας νέος τύπος της υψηλής απόδοσης σειράς θραυστήρων.
Ⅱ. Πεδίο της εφαρμογής του θραυστήρα αντίκτυπου (μηχανή πέτρινων θραυστήρων)
Ο ισχυρός θραυστήρας αντίκτυπου δίνης σειράς PFQ έχει τη μεγάλη κοκκοποίηση σίτισης και την υψηλή συμπιεστική δύναμη. Μπορεί να χρησιμοποιηθεί ευρέως στις χονδροειδείς και μέσες διαδικασίες συντριβής των διάφορων υλικών που δεν υπερβαίνουν 250Mpa στο τσιμέντο, των οικοδομικών υλικών, μεταλλεία, της ηλεκτρικής δύναμης και άλλων βιομηχανιών, κατάλληλος ιδιαίτερα για τη μεγάλη συντριβή. Συντριβή της οικοδόμησης των συνόλων που χρησιμοποιούνται στις ειδικές βιομηχανίες όπως οι εθνικές οδοί, σιδηρόδρομοι, και προγράμματα συντήρησης νερού, όπως ο βασάλτης, ο γρανίτης, και τα χαλίκια ποταμών.
Ⅲ. Αρχή εργασίας του θραυστήρα αντίκτυπου (μηχανή πέτρινων θραυστήρων)

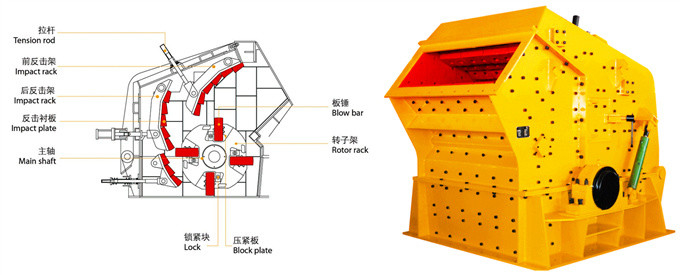

Αυτή η μηχανή αποτελείται κυρίως από μια συντετριμμένη αίθουσα δίνης και μια περιοχή συντριβής π-τμημάτων που αποτελούνται από το ανώτερο πλαίσιο (αριστερά και δεξιός), το χαμηλότερο πλαίσιο, το μέρος στροφέων, το πρώτο μέρος ρύθμισης (συντετριμμένο τμήμα του S), και το δεύτερο μέρος ρύθμισης (συντετριμμένο τμήμα Τ) και το τμήμα μετάδοσης.
Η μηχανή οδηγείται από την β-ζώνη για να οδηγήσει το στροφέα που τρέχει με υψηλή ταχύτητα. Το υλικό εισάγει την κοιλότητα θραυστήρων από το λιμένα σίτισης και χτυπώ από το σφυρί πιάτων μεγάλων περιστρεφόμενο στροφέων. Το υλικό που χτυπά προς τα πάνω προσκρούουν και σπάζουν, και τα μεγάλα κομμάτια και τα υλικά δεν είναι αρκετά σπασμένα. Η τεράστια πίεση και η κάμπτοντας δύναμη που παράγονται από το παχύ οδοντωτό πιάτο και το σφυρί πιάτων στην κορυφή της συντετριμμένης αίθουσας Π κάνουν ακόμη και τα υλικά που είναι δύσκολο να σπαστούν μπορούν εύκολα να συντριφθούν κατά προσέγγιση. Κατόπιν εισάγετε τη χαμηλότερη συντετριμμένη αίθουσα του S.
Το χάσμα μεταξύ του δόντι-διαμορφωμένου ευθυγραμμίζοντας πιάτου της συντετριμμένης αίθουσας του S και του πιάτου σφυριών στροφέων είναι μικρό, και τα υλικά υποβάλλονται στον της τριβής αντίκτυπο, το σπάσιμο, και την εξώθηση για να λάβουν τη δευτεροβάθμια συντριβή, και να εισαγάγουν τη συντετριμμένη αίθουσα Τ για τη λεπτή συντριβή.
Το χάσμα μεταξύ του δόντι-διαμορφωμένου ευθυγραμμίζοντας πιάτου της συντετριμμένης αίθουσας και του πιάτου σφυριών στροφέων είναι μικρότερο, και το υλικό υποβάλλεται επίσης στον της τριβής αντίκτυπο, το σπάσιμο, και την εξώθηση περαιτέρω λεπτά που συντρίβεται, και που απαλλάσσεται έπειτα από τη μηχανή.
Το χάσμα μεταξύ του οδοντωτού πιάτου επένδυσης των συντετριμμένων αιθουσών του S και Τ και του πιάτου σφυριών στροφέων μπορεί να ρυθμιστεί σύμφωνα με τις απαιτήσεις του χρήστη για τα διαφορετικά υλικά μεγέθη μορίων. Υπάρχει μια ελαστική συσκευή πίσω από την τ-διαμορφωμένη συντετριμμένη κοιλότητα. Όταν το άθραυστο υλικό εισάγει την τ-διαμορφωμένη συντετριμμένη κοιλότητα, η ελαστική συσκευή έχει μια αποθηκεύοντας επίδραση, έτσι ώστε το μέγεθος του λιμένα απαλλαγής αυξάνεται, και το άθραυστο υλικό απαλλάσσεται από τη μηχανή. Όταν το άθραυστο υλικό απαλλάσσεται, στο πλαίσιο της δράσης της ελαστικότητας, ο λιμένας απαλλαγής επιστρέφει στο αρχικό μέγεθός του.
Παράμετροι προϊόντων μηχανών πέτρινων θραυστήρων
| Πρότυπο | Μέγεθος στροφέων (χιλ.) | Μέγιστο μέγεθος τροφών (χιλ.) | Μέγεθος απαλλαγής (χιλ.) | Ικανότητα (m3/h) | Δύναμη (KW) | Διαστάσεις L×W×H (χιλ.) | |
| -150Mpa | -250Mpa | ||||||
| PFQ0808 | ф850×750 | 200 | 150 | 25 (80-90%) | 40 | -55 | 1900×1860×2150 |
| PFQ1108 | ф1040×750 | 300 | 180 | 30 (80-90%) | 95 | -90 | 2730×2210×2300 |
| PFQ1110 | ф1040×1000 | 400 | 200 | 35 (80-90%) | 110 | -110 | 2730×2460×2300 |
| PFQ1310 | ф1280×1000 | 500 | 250 | 40 (80-90%) | 175 | -160 | 3365×2790×2900 |
| PFQ1313 | ф1280×1250 | 600 | 250 | 40 (80-90%) | 220 | -220 | 3365×30400×2900 |
| PFQ1315 | ф1280×1500 | 700 | 300 | 50 (80-90%) | 285 | -300 | 3365×3300×2900 |
| PFQ1515 | ф1450×1500 | 1000 | 350 | 50 (80-90%) | 400 | -400 | 4310×3330×3660 |
| PFQ1520 | ф1450×2000 | 1000 | 400 | 50 (80-90%) | 540 | -550 | 4310×3330×3660 |
Εξήγηση φωτογραφιών
