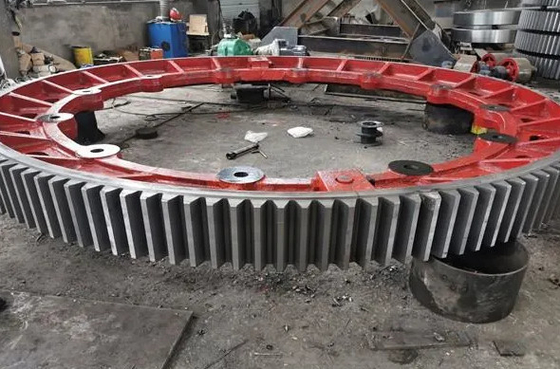

HRC50~55 ελάχιστες διάμετροι εργαλείων μύλων σφαιρών 100 χιλ. σε 15000 χιλ.

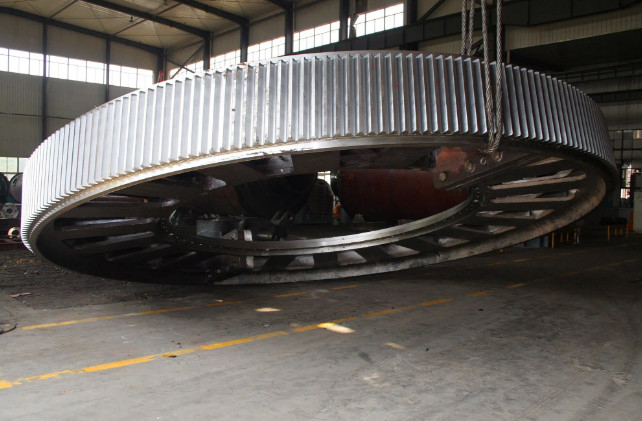

HRC50~55 ελάχιστες διάμετροι εργαλείων περιμέτρου μύλων 100 χιλ. σε 15000 χιλ.

1. Οι τεχνικές απαιτήσεις ενός μεγάλου εργαλείου CITICIC χτυπούν
(1) επεξεργάζεται εκ των προτέρων πρίν ομαλοποιεί τη σκληραίνοντας επεξεργασία επιφάνειας, η σκληρότητα εάν HB210 ~ 250 η μηχανική απόδοση είναι τελευταίο Rb 690MPa, πίεση παραγωγής Rs 490MPa, επιμήκυνση D5 11%, μείωση δύναμης της περιοχής W 25%, ανθεκτικότητα Ak 30J αντίκτυπου η επαγωγή δοντιών σκλήρυνε, σκληρότητα HRC50 ~ 55 αποτελεσματικό βάθος 3 ~ 5mm στρώματος.
(2) η γενική υπερηχητική ανίχνευση ρωγμών, εσωτερική ποιότητα πρέπει να καλύψει δύο τυποποιημένες απαιτήσεις απαιτήσεων GB7233-87 η μαγνητική επιθεώρηση μορίων δοντιών και λωρίδων, ποιότητα πρέπει να ανταποκριθεί σε δύο πρότυπα απαιτήσεων GB/T9444-88.
(3) σημειώστε τη ρίψη δεν είναι στρογγυλευμένα R5 ~ R10.
(4) chamfer δοντιών και σε άκρες και σε 1 45b.5) από δύο και ένα μισό πλάτος δοντιών εργαλείων δαχτυλιδιών από κάθε σύζευξη δαχτυλιδιών κατά μήκος της άκρης ολόκληρου ενός δαχτυλιδιού που γίνεται με τα υψηλής αντοχής μπουλόνια, που συνδυάζεται με την επιφάνεια δοντιών πρέπει να είναι στο κατώτατο κέντρο.

2. Τεχνικές παράμετροι εργαλείων περιμέτρου μύλων

3. μεγάλη διαδικασία παραγωγής εργαλείων δαχτυλιδιών

(1) τραχιού
Το κενό ρίψεων χάλυβα παρέχεται από CITIC τη βαριά Co. μηχανημάτων, ΕΠΕ βαριές εγκαταστάσεις σφυρηλατημένων κομματιών, το τρέξιμο από GB11352-89 τα πρότυπα διευκρινίζει τις απαιτήσεις για σύμφωνα με τη διαδικασία ρίψης, οσμηρός, ρίψη, κιβώτια χτυπήματος, καθαρισμός, που ντύνει τις ρίψεις. Κατά τη διάρκεια της επιθεώρησης και της αποδοχής από τα σχέδια και των τεχνικών απαιτήσεων για το κενό χάλυβα
Έλεγχοι, που χορηγούν τα πρότυπα JB/T6402-92 που εκδίδονται μετά από την αποδοχή
Κάτω από τη διαδικασία.
(2) χοντροδούλεμα
Διασχισμένος από το επίδομα σχεδιασμού και παραμονής έξω, ευθυγράμμιση, σύνδεση, που επεξεργάζεται και μέσα και έξω από τον κύκλο, που συνδυάζει την άλεση προσώπου, τη διάτρηση και άλλες διαδικασίες.
(3) τραυματισμός εξερεύνησης
Η γενική υπερηχητική ανίχνευση ρωγμών, εσωτερική ποιότητα πρέπει να καλύψει τις δύο απαιτήσεις των προτύπων GB7233-87.
(4) ομαλοποίηση της προεπεξεργασίας
Τα ζευγάρια ημι-δαχτυλιδιών που ομαλοποιούν και που μετριάζουν την επεξεργασία, παρέχουν μια καλή οργάνωση για την επόμενη σκλήρυνση επιφάνειας παραμόρφωση σχεδίων Τύπου της μισής επιθεώρησης εργαλείων δαχτυλιδιών μετά από τη θερμική επεξεργασία.
(5) κατεργασία
Πρώτα δύο και ένα μισό δαχτυλίδι γίνονται με τα υψηλής αντοχής μπουλόνια που συνδέουν το δαχτυλίδι συνολικά, η γενική διαδικασία με το σχεδιασμό ένα των δοντιών Quannei Wai κύκλων και του ανώτερου και χαμηλότερου ορίου, και σύροντας έπειτα και την κατεργασία των απαιτήσεων διαδικασίας άλεσης.
(6) αποβολή της πίεσης επεξεργασίας
Το δαχτυλίδι που ανοπτείται γενικό για να αποβάλει την πίεση.
(7) γενική σκλήρυνση επιφάνειας δαχτυλιδιών
ΕΑΝ κατά μήκος της φατνιακής επαγωγής επιφάνειας δοντιών που σκληραίνει, σκληρότητα HRC50 ~ 55, αποτελεσματικό βάθος 3 ~ 5mm στρώματος.
(8) τελική επιθεώρηση
Κατ' αρχάς, η απόσβεση συχνότητας ανίχνευσης, η σκληρότητα μετά από να μετριάσει το δόντι εργαλείων δαχτυλιδιών καλύπτει τις απαιτήσεις των σχεδίων αφετέρου, για να ανιχνεύσει εάν το μέγιστο εξωτερικό μεγαλύτερο μέγεθος D6944 διαμέτρων ως παραμόρφωση 3mm, η μηχανική διόρθωση απαίτησε μέχρι κατάλληλος Τρίτον, η μαγνητική επιθεώρηση μορίων δοντιών και λωρίδων, ποιότητα πρέπει να καλύψει δύο τυποποιημένες απαιτήσεις απαιτήσεων GB/T9444-88 Τέλος, σύμφωνα με τα σχέδια και τις τεχνικές απαιτήσεις για την τελική επιθεώρηση.

4. Εξήγηση φωτογραφιών εργαλείων περιμέτρου μύλων
