Όνομα προϊόντων: | Μεγάλο Jig μορίων | Όρος: | Νέος |
---|---|---|---|
Τύπος: | Εξοπλισμός σαλτσών μεταλλεύματος | Εφαρμογή: | Πέτρες και μαζικά υλικά |
Εξουσιοδότηση: | 12 μήνες | Uasge: | Οικοδομικά υλικά, χημικά |
Βιομηχανία εφαρμογής: | Τσιμεντοβιομηχανία, μύλος χάλυβα, εργοστάσιο χημικής βιομηχανίας & αποτεφρωτήρας | Λιμένας: | QingDao, TianJian, Σαγκάη |
Κτύπημα: | 0-26 χιλ. | Περιοχή οθόνης: | 0.015-2.7 μ ² |
Βάρος: | 130-2000 κλ | Δύναμη: | 0.55-1.5 KW |
Υψηλό φως: | Μεγάλο Jig διαφραγμάτων μορίων,Jig διαφραγμάτων μορίων 12mm,διαχωριστής σπασμωδικής κίνησης διαφραγμάτων 12mm |
Μεγάλο Jig μορίων μεταλλεύματος σαλτσών μέγεθος 12mm τροφών εξοπλισμού μέγιστο
1. Βασική εισαγωγή jig
Διπλό jig διαφραγμάτων κάδων διαιρείται σε δύο τύπους: η αριστερή μηχανή τύπων και ο σωστός τύπος κινούνται σπασμωδικά την επιφάνεια. Αυτό το jig είναι ένα σταθερό κόσκινο. Είναι κατάλληλο για το χωρισμό των μεταλλευμάτων μετάλλων, όπως το βολφράμιο και χρυσός-περιορισμός του μεταλλοφόρου κοιτάσματος, του εκλεκτικού μεταλλεύματος κασσίτερου, κ.λπ. Μπορεί να χρησιμοποιηθεί και για τα λεπτόκοκκα και χονδρόκοκκα υλικά. Στη μεμονωμένη περίπτωση το μεταλλοφόρο κοίτασμα, το μέγιστο μέγεθος μορίων είναι 12mm.
2. Τεχνικές παράμετροι εξοπλισμού σαλτσών μεταλλεύματος
Πρότυπο |
Περιοχή οθόνης (μ ²) |
Μέγεθος μορίων σίτισης (χιλ.) |
Ικανότητα (t/h) |
κτύπημα (χιλ.) |
Εκροή (χρόνοι/λ.) |
Προσθέστε το νερό (ώρα τόνου) |
Πίεση νερού (kg/cm ²) |
Κύρια μηχανή |
Βάρος (κλ) |
|
Πρότυπο | Δύναμη (KW) | |||||||||
100×150Diaphragm Jig | 0,015 | -3 | 0.018-0.6 | - | 420 | - | 1-1.5 | Y80l-4 | 0,55 | 130 |
300×450Double Jig διαφραγμάτων αιθουσών | 0,27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | Y90s-4 | 1.1 | 745 |
1000×1000Down-κινώντας jig κώνων | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | Y100l-6 | 1.5 | 1700 |
370×360Down-κινώντας jig κώνος-διαφραγμάτων | 0,274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | - | Y90s-4 | 1.1 | 240 |
Βιομηχανικό Jig διαφραγμάτων δέρματος τραπεζοειδές δευτερεύων-κινώντας | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | Y90s-4 | 1.1 | 2000 |
670×920Jig | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 |
3. Δομή και οδηγίες για τη χρήση
Η δομή jig διαφραγμάτων διπλός-κάδων LTS300×450 αποτελείται από τα κύρια μέρη όπως το σώμα, η συσκευή μετάδοσης, ο διαχωριστής νερού, το διάφραγμα και η στρόφιγγα. Διαιρείται σε δύο μέρη, περιοχή σπασμωδικής κίνησης και περιοχή διαφραγμάτων. Η διαδικασία σπασμωδικής κίνησης πραγματοποιείται από την αναταραχή του μέσου (νερό) που προκαλείται από την πάνω-κάτω εναλλασσόμενη κίνηση του λαστιχένιου διαφράγματος. Η μηχανή οδηγεί τη μεγάλη τροχαλία για να περιστραφεί μέσω της β-ζώνης, έτσι ώστε η συνδέοντας ράβδος στον εκκεντρικό άξονα κινείται πάνω-κάτω, και ο rocker βραχίονας που συνδέεται με αυτήν την συνδέοντας ράβδο κινείται επίσης πάνω-κάτω. Υπάρχουν δύο άλλες συνδέοντας ράβδοι στο rocker βραχίονα που συνδέουν το λαστιχένιο διάφραγμα, έτσι ώστε το διάφραγμα μπορεί να εναλλάξει πάνω-κάτω. Άσκηση, σπασμωδική κίνηση.
Σύμφωνα με το μέγεθος μορίων του μεταλλεύματος που υποβάλλεται σε επεξεργασία, τους χρόνους κτυπήματος της συνδέοντας ράβδου μπορούν να αλλάξουν και τα διαφορετικά κτυπήματα μπορούν να επιλεχτούν προκειμένου να ληφθεί η καλύτερη επίδραση σπασμωδικής κίνησης. Ο τρόπος να αλλαχτεί το κτύπημα είναι να αντικατασταθεί η μικρή τροχαλία. Υπάρχουν δύο κτυπήματα: 322 φορές/λ. 420 φορές/λεπτό. Η μέθοδος επιλογής κτυπήματος είναι να χαλαρωθεί το setscrew και το καρύδι, να εξαχθεί η τοποθετώντας καρφίτσα, και να περιστραφεί η σχετική θέση μεταξύ του εκκεντρικού μανικιού ρύθμισης και του εκκεντρικού άξονα. Υπάρχουν 11 διαφορετικά κτυπήματα (025.3mm).
Δεδομένου ότι ένα κόσκινο προστίθεται επάνω από το λειτουργώντας κόσκινο, η jig μηχανή μπορεί να χρησιμοποιηθεί για να χειριστεί τα υλικά με το ανώμαλο μέγεθος μορίων. (Σημείωση: αυτή η οθόνη δεν μπορεί να παρασχεθεί σύμφωνα με τις απαιτήσεις διαταγής) αφότου στέλνεται το επιλεγμένο ακατέργαστο μετάλλευμα στην αίθουσα σπασμωδικής κίνησης, τα μόρια μεταλλεύματος είναι στρωματοποιημένα στο μέσο σύμφωνα με τη συγκεκριμένη πυκνότητά τους λόγω της αναταραχής του διαφράγματος τα λεπτά και βαριά μόρια μεταλλεύματος περνούν μέσω του χάσματος μεταξύ των τεχνητών μορίων κρεβατιών και η τρύπα κόσκινων, τα χονδροειδή και ελαφριά μόρια μεταλλεύματος (μεταλλεύματα) στο ανώτερο στρώμα σκουπίζονται στο λιμένα απαλλαγής στο τέλος του κόσκινου από τη μέση ροή, επειδή η οπίσθια jig αίθουσα είναι χαμηλότερη από την μπροστινή jig αίθουσα. 50mm, έτσι η ελαφριά υπερχείλιση μορίων μεταλλεύματος μέσω του πιάτου ουρών της μπροστινής αίθουσας και εισάγουν την οπίσθια αίθουσα, και κινούνται σπασμωδικά πάλι. Το ύψος του πιάτου ουρών μπορεί να ρυθμιστεί όπως απαιτείται για να ελέγξει το ποσό μεταλλεύματος που απαλλάσσεται. Η συμπύκνωση στον κάδο αποθήκευσης απαλλάσσεται τακτικά από το σωλήνα απαλλαγής.
Jig η μείωση είναι μια βαθιά ταξινομώντας λειτουργία αυλακιού. Χρησιμοποιεί το νερό ως μέσο μείωσης, και χρησιμοποιεί τη διαφορά στη συγκεκριμένη πυκνότητα των επιλεγμένων μεταλλευμάτων gangue για την ταξινόμηση. Jig οι μηχανές είναι συνήθως τύπος διαφραγμάτων, και το κτύπημα και ο αριθμός κτυπημάτων είναι βασισμένοι στη συγκεκριμένη πυκνότητα των επιλεγμένων μεταλλευμάτων. , μπορεί να ρυθμιστεί ελαστικά, ευρέως χρησιμοποιημένος στη μείωση βαρύτητας του βολφραμίου, του κασσίτερου, του χρυσού μεταλλοφόρων κοιτασμάτων, του αιματίτη, limonite, του μαγγάνιου, του τιτανίου, του αντιμόνιου, του μολύβδου, του τανταλίου, του νιόβιου και άλλων μετάλλων.
4. Πεδίο της εφαρμογής jig
Υπάρχουν πολλά πρότυπα jigs. AM30 Jig είναι μεγάλο jig μορίων. Ευρέως χρησιμοποιημένος στη μείωση βαρύτητας του βολφραμίου, του κασσίτερου, του χρυσού μεταλλοφόρων κοιτασμάτων, του αιματίτη, limonite, του μαγγάνιου, του τιτανίου, του αντιμόνιου, του μολύβδου, του τανταλίου, του νιόβιου και άλλων μετάλλων. Σύμφωνα με τις απαιτήσεις χρηστών, μπορούμε να παραγάγουμε LTP34/2, LTA55/2, LTA1010/2, το ltc-69/2, 2LTC79/4, 2LTC-912/4 και άλλα πρότυπα jigs.
Τραπεζοειδές Jig 6109 τραπεζοειδές jig έχει μια ικανότητα επεξεργασίας 20-30T ανά ώρα.
Το πριονωτό κύμα jt1070-2 jig έχει τα πλεονεκτήματα το νερό και την ενέργεια και την αποκατάσταση των λεπτών μορίων και των μεταλλευμάτων. Χρησιμοποιείται ευρέως στον οσμηρό του βολφραμίου, του κασσίτερου, του χρυσού, του σιδήρου, του μαγγάνιου, του τιτανίου, adze, του χρωμίου, του θείου και των διάφορων κραμάτων. Εξαγωγή σκουριάς των μετάλλων, κ.λπ.
Lta-1010/2 jig η μηχανή χρησιμοποιείται κυρίως για το βολφράμιο επεξεργασίας, τον κασσίτερο, το αντιμόνιο και άλλα μεταλλεύματα στη μείωση.
LTP34/2 jig η μηχανή χρησιμοποιείται ευρέως jig στη μείωση του βολφραμίου, του κασσίτερου, του χρυσού, του σιδήρου, του μολύβδου, του ψευδάργυρου, του μαγγάνιου και άλλων βαριών μετάλλων.

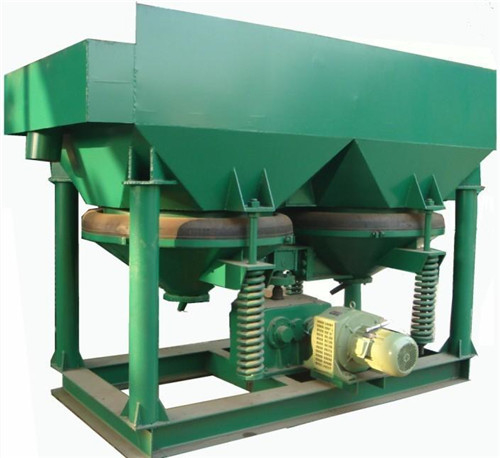

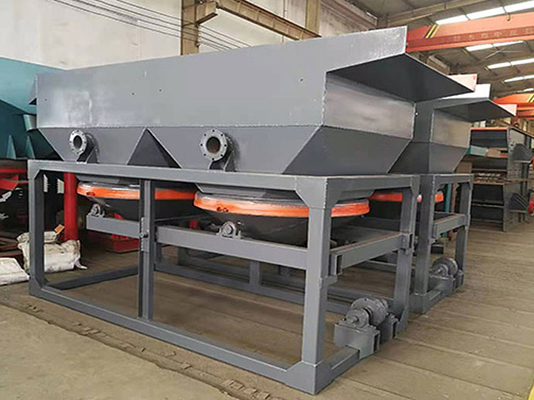

5. Εξήγηση φωτογραφιών εξοπλισμού σαλτσών μεταλλεύματος
