Όρος: | νέος | Όνομα προϊόντων: | ερπυστριοφόρο τρακτέρ |
---|---|---|---|
Μάρκα αντλίας: | KYB, Ιαπωνία | ΜΕΓΙΣΤΗ. Ροπή: | 193,2~210,6N.m/1260±100 rpm |
δύναμη: | 36,2 kw | Μήκος βραχιόνων: | 3050 χλστ |
Εξουσιοδότηση: | 12 μήνες | ταξινόμηση: | Βαρέων καθηκόντων μηχανήματα κατασκευής |
Υψηλό φως: | 0.22m3 εκσκαφέας αντιολισθητικών αλυσίδων της SAE,Βαρέων καθηκόντων εκσκαφέας αντιολισθητικών αλυσίδων κατασκευής |

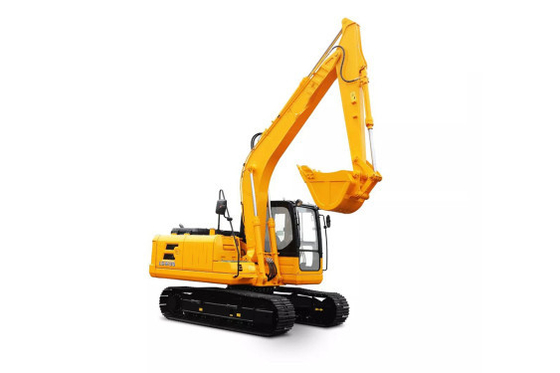

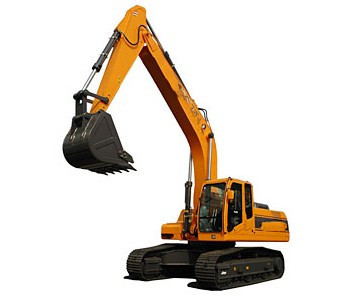

Βαρέων καθηκόντων εκσκαφέας αντιολισθητικών αλυσίδων ικανότητας 0.22m3 κάδων εξοπλισμού κατασκευής (SAE)
1. Τεχνική προδιαγραφή του βαρέων καθηκόντων κατασκευής εκσκαφέα αντιολισθητικών αλυσίδων μηχανημάτων υδραυλικού
Μηχανή | Σύστημα ταξιδιού | ||
Πρότυπο | Yanmar 4TNV94L | Μηχανές ταξιδιού |
KYB, Ιαπωνία |
Τύπος | Η άμεση έγχυση, 4 κτυπά, ποτίζει τη δροσισμένη, φυσική εισαγωγή | Ποσότητες κυλίνδρων υποστήριξης | 2×5 |
Ποσότητες κυλίνδρων μεταφορέων | 2×1 | ||
Αριθ. του κυλίνδρου | 4 | Παπούτσια ταξιδιού | 2X37 |
Άντεξε και κτύπημα | 94X110 (χιλ.) | Ταχύτητα ταξιδιού | 2.5/4.0 (km/h) |
Μετατόπιση | 3.054L | Drawbar που τραβά τη δύναμη | 50.4kN |
Παραγωγή δύναμης | 36.2kw/2100rpm | Gradeability | 70% (300) |
Μέγιστη ροπή |
193.2~210.6N.m/1260±100 περιστροφή/λεπτό | Πάχος παπουτσιών διαδρομής | 6mm |
Υδραυλικό σύστημα | Αμάξι & ηλεκτρικό σύστημα | |||||
Αντλία
|
KYB, Ιαπωνία | Αμάξι | εγκατεστημένος με το λαστιχένιο, διευθετήσιμο πολυτελές κάθισμα πετρελαίου πυριτίου, το κρύο και θερμό σύστημα κλιματισμού συν το εύκαμπτο πειραματικό σύστημα ελέγχου | |||
Τύπος | με αξονικό έμβολο αντλία εργαλείων pump+ | |||||
Μέγιστη ροή απαλλαγής | 160 (λ/λ) | |||||
Μέγιστη πίεση απαλλαγής | ||||||
Βραχίονας, βραχίονας και κάδος | 24.5 MPA | Τάση | 12V | |||
Κύκλωμα ταξιδιού | 18.6 MPA | Μπαταρίες | 1x12V | |||
Κύκλωμα ταλάντευσης | 20.5 MPA | Ικανότητα μπαταριών | 80Ah | |||
Κύκλωμα ελέγχου | 3.9 MPA | Βραχίονας, βραχίονας & κάδος | ||||
Πειραματική αντλία ελέγχου | Τύπος εργαλείων | Κύλινδρος βραχιόνων | Φ110xΦ65xS720-L1095 | |||
Κύριες βαλβίδες ελέγχου | KYB, Ιαπωνία | Κύλινδρος βραχιόνων | Φ85xΦ55xS880-L1280 | |||
Ελαιοψυκτήρας | Δροσισμένος αέρας τύπος | Κύλινδρος κάδων | Φ80xΦ50xS600-L925 | |||
Σύστημα ταλάντευσης | Ξαναγέμισμα της ικανότητας & της λίπανσης | |||||
Μηχανή ταλάντευσης |
KYB, Ιαπωνία |
Δεξαμενή καυσίμων | 125 Λ | |||
Τύπος μηχανών ταλάντευσης | Με αξονικό έμβολο μηχανή | Σύστημα ψύξης | 15 Λ | |||
Φρένο | Πετρέλαιο που απελευθερώνεται υδραυλικό | Πετρέλαιο μηχανών | 10,5 Λ | |||
Φρένο χώρων στάθμευσης | Υδραυλικό φρένο δίσκων | Υδραυλική δεξαμενή πετρελαίου | Επίπεδο πετρελαίου δεξαμενών 78 Λ | |||
Ταχύτητα ταλάντευσης | 10 r/min | Υδραυλικό σύστημα 100 Λ | ||||
Κάδος | ||||||
Τύπος | Backhoe κάδος | |||||
Ικανότητα κάδων | 0.22m3 (SAE) | |||||
Πεδίο ικανότητας κάδων | 0.072-0.25m3 | |||||
Αριθμός δοντιών κάδων | 5 | |||||
Πλάτος κάδων | 750 χιλ. | |||||
Λειτουργώντας σειρές | ||||||
Μήκος βραχιόνων | 3050mm | |||||
Α | Μέγιστο ύψος σκαψίματος | 5889mm | ||||
Β | Μέγιστο ύψος πρακτικής ντάμπινγκ | 4201mm | ||||
Γ | Μέγιστο βάθος σκαψίματος | 3812mm | ||||
Δ | Μέγιστο κάθετο βάθος σκαψίματος | 3008mm | ||||
Φ | Μέγιστη απόσταση σκαψίματος | 6257mm | ||||
Γ | Μέγιστη προσιτότητα σκαψίματος επίγειο σε επίπεδο | 6102mm | ||||
Χ | Ελάχιστη ακτίνα ταλάντευσης του εξοπλισμού εργασίας | 2585mm | ||||
Δύναμη σκαψίματος (ISO6015) | ||||||
Μήκος βραχιόνων | 1580mm | |||||
Α | Δύναμη σκαψίματος κάδων | 36.7 KN | ||||
Β | Δύναμη σκαψίματος βραχιόνων | 26.1 KN | ||||
Γενικές διαστάσεις |
2. Δομική σύνθεση του βαρέων καθηκόντων κατασκευής εκσκαφέα αντιολισθητικών αλυσίδων μηχανημάτων υδραυλικού
Οι κοινές δομές εκσκαφέων περιλαμβάνουν, εγκαταστάσεις παραγωγής ενέργειας, λειτουργώντας συσκευή, περιστροφικός μηχανισμός, μηχανισμός ελέγχου, μηχανισμός μετάδοσης, μηχανισμός περπατήματος και βοηθητικές εγκαταστάσεις.
Από την εμφάνιση, ο εκσκαφέας αποτελείται από τρία μέρη: η λειτουργώντας συσκευή, η ανώτερη περιστροφική πλάκα και ο μηχανισμός περπατήματος.
