Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα: | SF/XJM μηχανή επίπλευσης | Ταξινόμηση: | Εξοπλισμός σαλτσών μεταλλεύματος |
---|---|---|---|
Όρος: | Νέος | Μήκος υδατοπτώσεων (χιλ.): | 1000 |
Πλάτος υδατοπτώσεων (χιλ.): | 1000 | Ύψος υδατοπτώσεων (χιλ.): | 1100 |
Εξουσιοδότηση: | 12 μήνες | Λιμένας: | QingDao, Σαγκάη, TianJin |
Υψηλό φως: | Εξοπλισμός σαλτσών μεταλλεύματος μεγάλης περιεκτικότητας,Μεγάλη περιεκτικότητα Μηχανή επίπλευσης,Μηχανή 1000mm επίπλευσης |

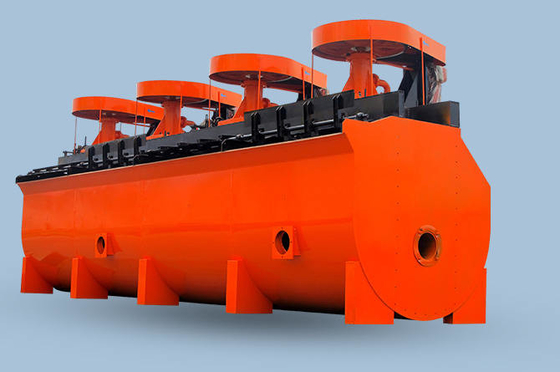

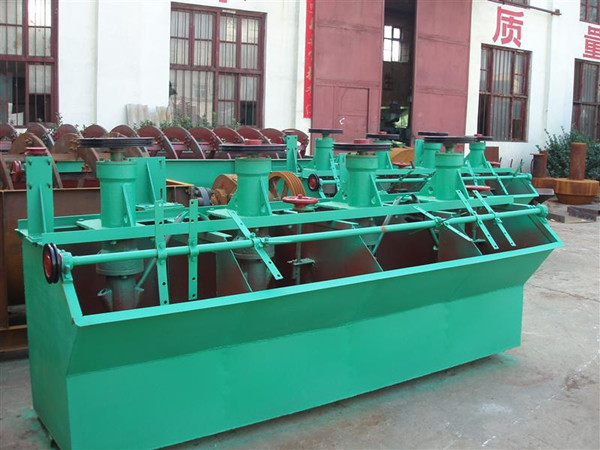

Μεγάλη μηχανή επίπλευσης ικανότητας παραγωγής του εξοπλισμού σαλτσών μεταλλεύματος
1. Εισαγωγή του εξοπλισμού σαλτσών μεταλλεύματος μηχανών επίπλευσης
Η μηχανή επίπλευσης είναι κατάλληλη για το χωρισμό των μη σιδηρούχων μετάλλων, αλλά και για το χωρισμό των αμέταλλων όπως η πέτρα άνθρακα, talc.
Η μηχανή επίπλευσης υιοθετεί τη δεξαμενή τύπων του «U», τον κοίλο πληθωρισμό άξονων και το στάτη αναστολής, ειδικά ένα νέο στροφείο. Είναι κωνικό στροφείο με γαρμένο λεπίδες οπίσθιο διαγωνίως, παρόμοιος με τις ρόδες φυγοκεντρικών αντλιών με την υψηλή συγκεκριμένη ταχύτητα. Έχει έναν πολτό μεγάλου ποσού, μια μικρή επικεφαλής, χαμηλής ισχύος κατανάλωση πίεσης και μια απλή δομή. Ένας πορώδης κυλινδρικός διανομέας αέρα εγκαθίσταται επίσης στην αίθουσα στροφείων, έτσι ώστε ο αέρας μπορεί να διασκορπιστεί ομοιόμορφα στις περισσότερες περιοχές της λεπίδας στροφείων εκ των προτέρων, που παρέχει έναν μεγαλύτερο πολτό - διεπαφή επαφών αέρα.
2. Αρχή εργασίας του εξοπλισμού σαλτσών μεταλλεύματος μηχανών επίπλευσης
Όταν η μηχανή επίπλευσης λειτουργεί, με την εναλλαγή του στροφείου, ο πολτός στη δεξαμενή απορροφιέται από το κατώτατο σημείο του στροφείου στη λεπίδα στροφείων, και ο χαμηλής πιέσεως αέρας που δίνεται από τον ανεμιστήρα εισάγεται επίσης στον κοίλο άξονα και το διανομέα αέρα του στροφείου. Αφότου αναμιγνύονται πλήρως ο πολτός και ο αέρας μεταξύ των λεπίδων, εκδιώκεται από το ανώτερο μέρος του στροφείου στο syncline, και εισάγει ολόκληρη τη δεξαμενή μετά από ροή και τον προσανατολισμό στατών τη σταθερή. Η φυσαλίδα αυξάνεται στη ζώνη σταθερότητας αφρού, και μετά από τον εμπλουτισμό, οι υπερχειλίσεις αφρού από weir υπερχείλισης και εισάγει τη δεξαμενή αφρού. Μέρος του πολτού ρέει στο χαμηλότερο μέρος του στροφείου, και έπειτα ανακατώνεται από το στροφείο για να ανακατεψει ξανά και να διαμορφώσει τις μεταλλοποιημένες φυσαλίδες. Ο υπόλοιπος πολτός ρέει στην επόμενη δεξαμενή έως ότου γίνεται τελικά εντοιχιζόμενα τμήματα.
3. Τεχνικές παράμετροι του εξοπλισμού σαλτσών μεταλλεύματος μηχανών επίπλευσης
Τεχνικά στοιχεία εξοπλισμού σαλτσών μεταλλεύματος: Μηχανή επίπλευσης XJM
Πρότυπο | Xjm-1 | Xjm-2 | Xjm-3 | Xjm-4 | Xjm-8 | Xjm-16 | Xjm-24 | Xjm-38 | |
Διαστάσεις υδατοπτώσεων | Μήκος (χιλ.) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 |
Πλάτος (χιλ.) | 1000 | 1300 | 1600 | 1800 | 2200 | 2800 | 3100 | 3600 | |
Ύψος (χιλ.) | 1100 | 1250 | 1400 | 1500 | 1950 | 2400 | 10819 | 3400 | |
Ενιαίο αποτελεσματικό βάρος (κλ) | 1154 | 1659 | 2259 | 2669 | 3868 | 6520 | 8000 | 16790 | |
Αποτελεσματικό cubage (μ3) | 1 | 2 | 3 | 4 | 8 | 16 | 24 | 38 | |
Ικανότητα παραγωγής (που υπολογίζεται από τον όγκο πηλού) (m3/min) | 0.2-1 | 0.4-2 | 0.6-3 | 1.2-4 | 3-8 | 4-16 | 4-24 | 10-38 | |
Κύρια μηχανή άξονων | Πρότυπο | Y132m2-6 | Y160m-6 | Y160l-6 | Y180l-6 | Y200l2-6 | Y280s-8 | Y280s-8 | Y280s-6 |
Δύναμη (KW) | 5.5 | 7.5 | 11 | 15 | 22 | 37 | 37 | 45 | |
Στροφείο | |||||||||
Ταχύτητα περιστροφής (r/min) | 960 | 970 | 970 | 970 | 970 | 740 | 740 | 980 - |
|
Διάμετρος (χιλ.) | 400 | 460 | 540 | 620 | 720 | 860 | 950 | ||
Ύψος (χιλ.) | 155 | 175 | 207 | 247 | 321 | 349 | - | - | |
Ταχύτητα περιστροφής (r/min) | 358 | 331 | 266 | 215 | 185 | 160 | 153 | - | |
Κυκλική ταχύτητα (m/s) | 7.5 | 7.5 | 7.5 | 7 | 6.97 | 7.6 | 7.6 | 7.4 | |
Loam μηχανή πινάκων | Πρότυπο | Y90s-4 | Y90s-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 | Y90l-4 |
Δύναμη (KW) | 1.1 | 1.1 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
Ταχύτητα περιστροφής (r/min) | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |
Loam πίνακας | Ταχύτητα περιστροφής (r/min) | 18 | 18 | 16 | 16 | 16 | 16 | 16 | 16 |
Διάμετρος (χιλ.) | 500 | 500 | 580 | 600 | 600 | 700 | 700 | 700 | |
Πίεση αέρα του ανεμιστήρα (kpa) | ≥12.6 | ≥14.7 | ≥19.8 | ≥19.8 | ≥21.6 | ≥25.5 | ≥30.4 | ≥34.3 | |
Max.air ποσό εγχύσεων (m3/㎡·λ.) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
