Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Όνομα: | Σπειροειδής διαχωριστής υδατοπτώσεων | Πρότυπο: | 5LL-1200 |
---|---|---|---|
Ικανότητα παραγωγής (τόνος/ώρα): | 4-6 t/h | Μέγεθος σίτισης: | 0.3-0.02 χιλ. |
Εγκάρσια γωνία (βαθμός): | 9 | Συγκέντρωση σίτισης μεταλλεύματος: | 25- 55% |
ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ: | 400-1200 χιλ. | Ταξινόμηση: | Εξοπλισμός σαλτσών μεταλλεύματος |
Υψηλό φως: | Σπειροειδής διαχωριστής 6t/H υδατοπτώσεων,Εξοπλισμός 6t/H σαλτσών μεταλλεύματος,Απλός διαχωριστής υδατοπτώσεων δομών σπειροειδής |

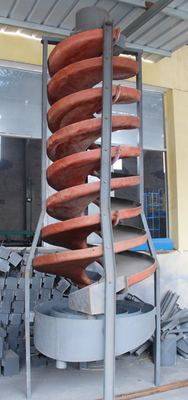

Απλός εξοπλισμός σαλτσών μεταλλεύματος διαχωριστών υδατοπτώσεων δομών σπειροειδής
1. Αρχή εργασίας του σπειροειδούς εξοπλισμού σαλτσών μεταλλεύματος υδατοπτώσεων:
Ο διαιρέτης τοποθετείται ελεύθερα στο σταυρό (ή το τρίποδο) του ενισχυτικού πίνακα. Ο ομοιόμορφος πολτός ταΐζεται αργά στη σπειροειδή επιφάνεια αυλακιού μέσω της γούρνας σίτισης που εγκαθίσταται στο κεφάλι του σπειροειδούς αυλακιού για το χωρισμό. Στο τέλος ουρών του σπειροειδούς αυλακιού παρέχεται ένα αυλάκι παρεμπόδισης προϊόντων τύπων φραγμών βαλβίδων, το οποίο διαιρεί τα ταξινομημένα προϊόντα σε τρία (ή τέσσερα) είδη σύμφωνα με το βαθμό κατά μήκος της ακτινωτής κατεύθυνσης. Χρησιμοποιήστε τη θέση του φραγμού ρυθμιστών να αλλαχτεί το πλάτος περικοπών κάθε προϊόντος. Ο συμπυκνωτής προϊόντων είναι ένα ομόκεντρο δακτυλιοειδές βαρέλι, το οποίο συλλέγει και εξάγει την παρεμποδισμένη μακροχρόνια ροή μεταλλεύματος χωριστά. Η διατομή της σπειροειδούς υδατόπτωσης και η αλλαγή της κλίσης της καμπύλης είναι ιδιαίτερα κατάλληλες για την επιλογή των λεπτών κοκκωδών υλικών. Ο εξοπλισμός μείωσης έχει τα πλεονεκτήματα της απλής δομής, κανενός κινούμενου μέρους, ελαφριών, κανενός θορύβου, κατάλληλης διαμόρφωσης, εγκατάστασης και συντήρησης.
2. Δομικά χαρακτηριστικά του σπειροειδούς εξοπλισμού σαλτσών μεταλλεύματος υδατοπτώσεων:
Η ίνα υάλου ενίσχυσε την πλαστική σπειροειδή υδατόπτωση αποτελείται από έξι μέρη: τροφοδότης μεταλλεύματος, τροφοδότης μεταλλεύματος, σπειροειδές αυλάκι, αυλάκι παρεμπόδισης προϊόντων, προϊόν που συλλέγει τον κάδο και το υποστήριγμα αυλακιού (συμπεριλαμβανομένου του σταυρού ή του τρίποδου). Το σπειροειδές αυλάκι που συνδέεται με το σπειροειδές φύλλο είναι το κύριο συστατικό. Τα σπειροειδή πιάτα αποτελούνται από το ενισχυμένο με υαλοβάμβακα πλαστικό (το φίμπεργκλας ενίσχυσε το πλαστικό) και αμπαρώνονται από κοινού. Η εκλεκτική επιφάνεια του σπειροειδούς αυλακιού έχει ένα προκατασκευασμένο wear-resistant στρώμα. Ο εξοπλισμός μείωσης έχει τα πλεονεκτήματα ελαφρύς, ισχυρός και ανθεκτικός. Ένας τροφοδότης μεταλλεύματος πολυ-σωλήνων τακτοποιείται επάνω από το σπειροειδές αυλάκι, και το μετάλλευμα είναι ομοιόμορφα διαιρεμένο και εύκολο να ελεγχτεί.
Ο ομοιόμορφα διαιρεμένος πολτός ταΐζεται αργά στη σπειροειδή επιφάνεια αυλακιού με τη σίτιση του πορτοκαλιού. Το τέλος του σπειροειδούς αυλακιού είναι εξοπλισμένο με ένα αυλάκι παρεμπόδισης προϊόντων τύπων φραγμών βαλβίδων για να διαιρέσει την ταξινομημένη ροή μεταλλεύματος σε διάφορα προϊόντα σύμφωνα με το βαθμό. Χρησιμοποιήστε τη θέση φραγμών βαλβίδων ελέγχου να αλλαχτεί το πλάτος κάθε παρεμπόδισης προϊόντων. Η χοάνη μεταλλεύματος είναι ένας κύλινδρος δαχτυλιδιών πυρήνων, ο οποίος συλλέγει και εξάγει την παρεμποδισμένη ροή μεταλλεύματος σύμφωνα με το προϊόν.
Η διατομή του σπειροειδούς αυλακιού είναι μια κυβική παραβολή. Η αλλαγή της κλίσης της καμπύλης είναι ιδιαίτερα κατάλληλη για την επιλογή των λεπτόκοκκων υλικών. Η σπειροειδής υδατόπτωση έχει τα πλεονεκτήματα της απλής δομής, καμίας κινούμενου μέρους, εύκολης κατασκευής, ελαφριάς, κατάλληλης διαμόρφωσης, εγκατάστασης και συντήρησης.
3. Σπειροειδείς παράμετροι προϊόντων υδατοπτώσεων του εξοπλισμού σαλτσών μεταλλεύματος
Πρότυπο | 5LL-1200 | 5LL-900 | 5LL-600 | 5LL-400 | |
Εξωτερική διάμετρος (χιλ.) | 1200 | 900 | 600 | 400 | |
Πίσσα (χιλ.) | 900, 720, 540 | 675, 540, 405 | 450, 360, 270 | 240, 180 | |
Πίσσα στην αναλογία διαμέτρων (πίσσα/διάμετρος) | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,75, 0,6, 0,45 | 0,6, 0,45 | |
Εγκάρσια γωνία (βαθμός) | 9° | 9° | 9° | 9° | |
Κάθε ο περισσότερος Αριθμός να τοποθετήσει τις βίδες |
4 | 4 | 3 | 2 | |
Μέγεθος σίτισης (χιλ.) | 0.3-.0.03 | 0.3-.0.03 | 0.2-0.02 | 0.2-0.02 | |
Συγκέντρωση σίτισης μεταλλεύματος (%) | 25-55 | 25-55 | 25-55 | 25-55 | |
Ικανότητα παραγωγής (τόνος/ώρα) | 4-6 | 2-3 | 0.8-1.2 | 0.15-0.2 | |
Διαστάσεις | Λ (χιλ.) | 1360 | 1060 | 700 | 460 |
W (χιλ.) | 1360 | 1060 | 700 | 460 | |
Χ (χιλ.) | 5230 | 4000 | 2600 | 1500 | |
Βάρος (κλ) | 600 | 400 | 150 | 50 |
Απλός εξοπλισμός σαλτσών μεταλλεύματος διαχωριστών υδατοπτώσεων δομών σπειροειδής
