Ειδικό θρυμματιστικό μηχανισμό για τη θρυμματισμό σκληρού πετρώματος
Περιγραφή του προϊόντοςΜηχανή συντρίψεως πέτρας
Η σειρά PFQ στροβιλιστής θρυμματιστής ισχυρού αντίκτυπου είναι υψηλής απόδοσης θρυμματιστής αντίκτυπου που αναπτύχθηκε από την εταιρεία μας, η εταιρεία μας απέκτησε εθνικό δίπλωμα ευρεσιτεχνίας το 2005 ((πατέντα αριθ.: ZL200420075315.4).Αυτό το θραύσμα εφαρμόζεται σε πρωτογενή, δευτερεύουσα και λεπτή θρυμματοποίηση διαφόρων υλικών με αντοχή συμπίεσης που δεν υπερβαίνει τα 250Mpa.Καλό προϊόν σχήμα- κυβικό όπως, ρυθμιζόμενο μέγεθος εκφόρτωσης, απλοποίηση της διαδικασίας θρυμματισμού, εξοικονόμηση κόστους κλπ. Μπορεί να χρησιμοποιηθεί ευρέως στην ηλεκτρική ενέργεια, το νερό, την αυτοκινητόδρομο τεχνητή βιομηχανία θρυμματισμού συσσωρευτών και ούτω καθεξής.Ο δομικός σχεδιασμός έχει μια μοναδική κυλίνδρια σπασμένη κοιλότητα και P, S, T σπασμένα τρεις περιοχές, η χρήση rotor σωλήνα μανίκι keyless σύνδεση, υψηλής απόδοσης ανθεκτικό στην φθορά σφυρί πλάκας, εισαγάγετε την εγκατάσταση των μορφών,Πίνακα επένδυσης αντιπροσωπευτικού προφίλ, πολυκατευθυντικό ράφι για να ανοίξει την πόρτα, βίδα ή υδραυλική συσκευή για να ανοίξει την αντικατάσταση των φθαρμένων εξαρτημάτων, συντήρηση πιο βολική.Η μεγάλη μηχανή τύπου έχει επίσης ειδικό εργαλείο σχετικά με την αλλαγή και την ανύψωση μπάρα αναπήδησης για τους χρήστες να επιλέξουν.
Πεδίο εφαρμογής
Ο εξοπλισμός αυτός διαθέτει μεγάλο μέγεθος τροφοδοσίας και υψηλή αντοχή στην συμπίεση, ευρέως εφαρμοστέος σε διάφορες βιομηχανίες, συμπεριλαμβανομένου του τσιμέντου, των δομικών υλικών, της εξόρυξης,και ισχύς για λειτουργίες χονδρής και μεσαίας θρυμματοποίησης υλικών με αντοχή συμπίεσης που δεν υπερβαίνει τα 250MpaΕίναι ιδιαίτερα κατάλληλο για την παραγωγή δομικών αγγείων που χρησιμοποιούνται σε ειδικές βιομηχανίες όπως αυτοκινητόδρομοι, σιδηρόδρομοι και έργα διατήρησης του νερού, συμπεριλαμβανομένων υλικών όπως βασάλτης, γρανίτης,και βότσαλα ποταμού..
Διάρθρωση προϊόντωνΜηχανή συντρίψεως πέτρας
- Το άνω πλαίσιο (αριστερά και δεξιά) που σχηματίζει την κοιλότητα θρυμματισμού δίνης και τη ζώνη θρυμματισμού P
- Κάτω πλαίσιο
- Μονάδα ροτόρα
- Πρώτη μονάδα ρύθμισης (ζώνη συντριβής S)
- Δεύτερη μονάδα ρύθμισης (ζώνη συντριβής T)
- Μονάδα μεταφοράς
Αρχή λειτουργίας
Ο κινητήρας οδηγεί τον ρότορα να λειτουργεί με υψηλή ταχύτητα μέσω των ιμάντων σε V. Τα υλικά εισέρχονται στην κοιλότητα του θραυστήρα από την είσοδο τροφοδοσίας, χτυπημένα από τα σφυριά του ρότορα που περιστρέφονται με υψηλή ταχύτητα,και στη συνέχεια να αναπηδήσει ελεύθερα μετά την πρόσκρουση με τα δόντια πλάκα πρόσκρουσης στην κορυφή της στρογγυλής θρυμματισμού κοιλότηταΣυνεχώς συγκρούονται και συνθλίβονται με τα υλικά που επεκτείνονται.Μεγάλα μπλοκ και υλικά που δεν έχουν συνθλιφθεί πλήρως υπόκεινται σε τεράστια πίεση και δύναμη κάμψης κάτω από την δράση της παχιάς οδοντωτής πλάκας και του σφυριού στην κορυφή της κοιλότητας συντριβής P, εύκολα συνθλίβονται και στη συνέχεια εισέρχονται στην κατώτερη κοιλότητα συντριβής S.
Στην κοιλότητα θρυμματισμού S, το κενό μεταξύ της οδοντοειδούς επένδυσης και της πλάκας σφυριού του περιστροφίου είναι μικρό, όπου τα υλικά υποβάλλονται σε αντίκτυπο τριβής, σπάσιμο και ακρόαση για την επίτευξη μέσου θρυμματισμού,εισέρχονται στην κοιλότητα συντριβής T για λεπτή συντριβήΤο κενό μεταξύ της οδοντωτής επένδυσης και της πλάκας του σφυριού του περιστροφίου στην κοιλότητα θρυμματισμού T είναι ακόμη μικρότερο, επιτρέποντας στα υλικά να υποστούν περαιτέρω λεπτή θρυμματισμό μέσω της πρόσκρουσης της τριβής, του σπάσματος, του σπασμού, του θρυμματισμού, του θρυμματισμού, του θρυμματισμού, του θρυμματισμού, του θρυμματισμού, του θρυμματισμού και του θρυμματισμού.και εκτόξευση πριν από την εκφόρτωση.
Το κενό μεταξύ της οδοντωτής επένδυσης και της πλάκας του σφυριού του περιστροφίου στις κοιλότητες θρυμματισμού S και T μπορεί να ρυθμίζεται σύμφωνα με τις απαιτήσεις των χρηστών για διαφορετικά μεγέθη σωματιδίων υλικού.Η T θρυμματιστική κοιλότητα είναι εξοπλισμένη με μια ελαστική συσκευήΌταν τα μη συνθλιπτικά υλικά εισέρχονται στην κοιλότητα συντριβής T, η ελαστική συσκευή παρέχει αποθήκευση και επιτρέπει στο άνοιγμα εκφόρτωσης να διευρύνεται, εκτοξεύοντας τα μη συνθλιπτικά υλικά.το άνοιγμα επιστρέφει στο αρχικό του μέγεθος υπό ελαστική δύναμη.
Διαρθρωτικά χαρακτηριστικά
- Μοναδική κοιλότητα θρυμματισμού δίνης και καμπυλωτό σχέδιο θρυμματισμού τριών κοιλότητας
- Εύκολα ρυθμιζόμενο κενό μεταξύ οδοντωτής επένδυσης και πλάκας σφυριού σε μεσαίες και λεπτές κοιλότητες θρυμματισμού για αποτελεσματικό έλεγχο του μεγέθους σωματιδίων εκκένωσης
- Πλάκες με σφυρί, ανθεκτικές στην φθορά, με εγκατάσταση εισαγωγής
- Πολυδιάστατο άνοιγμα του πλαισίου και συσκευή ανοίγματος με βίδα ή υδραυλική μηχανή στο πίσω πάνω πλαίσιο του κουτιού για εύκολη αντικατάσταση των φθαρμένων μερών και συντήρηση
Παράμετροι προϊόντος
|
| Προδιαγραφές |
Μέγιστο μέγεθος τροφής
(μμ)
|
Μέγεθος εκκένωσης
(μμ)
|
Δυναμικότητα
(t/h)
|
Δύναμη
(kw)
|
Διάσταση του σχεδίου
(μμ)
|
| < 150MPa |
< 250MPa |
| PFQ0808 |
200 |
150 |
-25 ((80-90%) |
¥46 |
55 |
1900×1860×2150 |
| PFQ1108 |
300 |
180 |
-30 ((80-90%) |
¥80 |
75 |
2845 × 2000 × 2265 |
| PFQ1110 |
400 |
200 |
-35 ((80-90%) |
¥110 |
110 |
2845 × 2250 × 2262 |
| PFQ1113 |
400 |
200 |
-40 ((80-90%) |
¥150 |
132 |
2845 × 2420 × 2265 |
| PFQ1310 |
500 |
250 |
-40 ((80-90%) |
¥180 |
160 |
3050 × 2120 × 2900 |
| PFQ1313 |
500 |
250 |
-40 ((80-90%) |
¥225 |
200 |
3050 × 2420 × 2900 |
| PFQ1315 |
600 |
300 |
-50 ((80-90%) |
¥280 |
250 |
3050 × 2675 × 2900 |
| PFQ1320 |
600 |
300 |
-50 ((80-90%) |
¥350 |
|
|
|

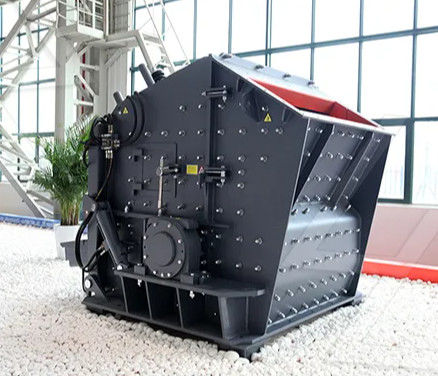

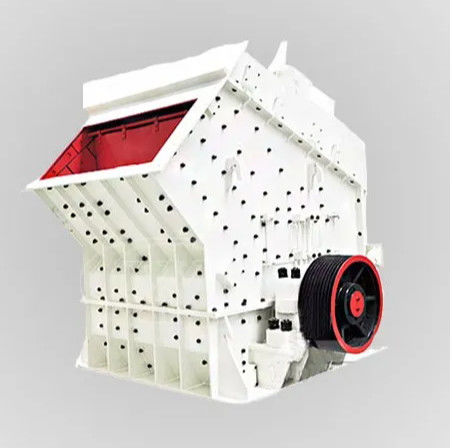

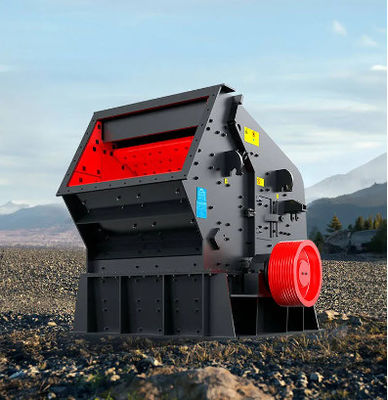

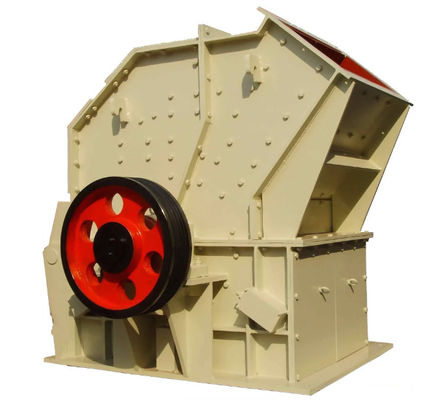

Εμφάνιση προϊόντος
Ερωτήσεις και απαντήσεις
Ε: Γιατί πιστεύουμε στην Luoyang Zhongtai Industries Co., Ltd:
Α: 1.Περισσότερη από 30ετή εμπειρία.
2Είμαστε ο κορυφαίος επαγγελματίας προμηθευτής εξοπλισμού εξόρυξης, κατασκευαστικών μηχανημάτων, μηχανημάτων χύτευσης και σφυρηλατημένων εξαρτημάτων.
3. Όλα τα προϊόντα πέτυχαν πιστοποιητικό διαχείρισης ποιότητας ISO9901:2000 και πιστοποιητικά CE, ROHS.
Ε: Χρόνος παράδοσης;
Α: Η προθεσμία για τα εξαρτήματα είναι 1-2 μήνες, για τα μηχανήματα 2-3 μήνες.
Ε: Όροι πληρωμής;
Α: Δέχομαι τον τύπο πληρωμής: T/T, L/C, Western union, μετρητά.
30% προκαταβολή κατά την υπογραφή της σύμβασης.
