Συμπαγής Δομή και Αξιόπιστη Λειτουργία Φίλτρου Δίσκου Σειράς GPY
Το φίλτρο δίσκου σειράς GPY είναι ένας εξαιρετικά αποδοτικός εξοπλισμός διαχωρισμού στερεών-υγρών, που χρησιμοποιείται κυρίως για την αφυδάτωση και τον διαχωρισμό στερεών-υγρών υλικών λεπτόκοκκων.
Σκοπός
Χρησιμοποιείται κυρίως για την αφυδάτωση λεπτόκοκκων υλικών όπως καθαρό άνθρακα επίπλευσης 0-0,5 mm και απορριμμάτων, και μπορεί επίσης να χρησιμοποιηθεί για διαχωρισμό στερεών-υγρών σε τομείς όπως η μεταλλουργία, η χημική μηχανική, το πετρέλαιο και η επεξεργασία λυμάτων.
Αρχή λειτουργίας
Με τη διαφορά πίεσης που σχηματίζεται από την αντλία κενού, σχηματίζεται ένα κέικ φίλτρου στο ύφασμα φίλτρου. Η υγρή φάση εκκενώνεται μέσω του κέικ φίλτρου και του υφάσματος φίλτρου, επιτυγχάνοντας διαχωρισμό στερεών-υγρών. Το κέικ φίλτρου διέρχεται από τη ζώνη ξήρανσης για να αφαιρέσει το μεγαλύτερο μέρος της υγρασίας, στη συνέχεια αποβάλλεται με πεπιεσμένο αέρα στη ζώνη εμφύσησης αέρα και τελικά εκκενώνεται από τον ξύστρα, ολοκληρώνοντας έναν κύκλο.
Κύρια χαρακτηριστικά
Η συσκευή μετάδοσης έχει συμπαγή δομή, αξιόπιστη λειτουργία και μπορεί να ρυθμιστεί η ταχύτητα χωρίς βαθμίδες.
2. Ένας συζεύκτης περιορισμένης ροπής στρέψης είναι εγκατεστημένος για την παροχή προστασίας υπερφόρτωσης, διασφαλίζοντας την ασφαλή και αξιόπιστη λειτουργία της κύριας μηχανής.
3. Ο κεντρικός άξονας είναι συγκολλημένης κατασκευής, η οποία είναι ελαφριά, έχει καλή ακαμψία, υψηλή αντοχή και μεγάλη χωρητικότητα εκκένωσης διηθήματος. Ο δακτύλιος είναι κατασκευασμένος από σύνθετο υλικό SP, το οποίο είναι ελαφρύ και ανθεκτικό στη φθορά.
4. Υιοθετεί έναν νέο τύπο πλαστικής πλάκας τομέα σε σχήμα αστεριού, η οποία είναι ελαφριά, υψηλής αντοχής, καλή στην υδροφοβικότητα, υψηλή στην αναλογία ανοίγματος, εξαιρετική στην αφυδάτωση και την αφαίρεση κέικ, χαμηλή στην περιεκτικότητα σε υγρασία του κέικ φίλτρου, μεγάλη διάρκεια ζωής, ανθεκτική στη διάβρωση και βολική για διακόσμηση.
5. Υιοθετείται ύφασμα φίλτρου από ανοξείδωτο χάλυβα, το οποίο έχει καλό αποτέλεσμα φιλτραρίσματος, χαμηλή περιεκτικότητα σε υγρασία του κέικ φίλτρου, υψηλό ρυθμό απόρριψης κέικ και μεγάλη διάρκεια ζωής.
6. Υιοθετείται το πλωτό πακτωμένο κουτί του αναδευτήρα πτερωτής, το οποίο επιτρέπει στον άξονα του αναδευτήρα να έχει έναν ορισμένο βαθμό πλεύσης, παρέχοντας καλό αποτέλεσμα στεγανοποίησης και διευκολύνοντας την αντικατάσταση των εξαρτημάτων στεγανοποίησης.
7. Η ταυτόχρονη χρήση στιγμιαίας εμφύσησης αέρα και συσκευών εκφόρτωσης αναρτημένου ξύστρα όχι μόνο εξασφαλίζει υψηλό ρυθμό εκφόρτωσης κέικ (φτάνοντας πάνω από 90%), αλλά επιτρέπει επίσης στον ξύστρα να ταλαντεύεται μαζί με τον δίσκο φίλτρου, διατηρώντας μια καλή κατάσταση δύναμης στον δίσκο φίλτρου και μειώνοντας το φορτίο στην κύρια μονάδα.
Εκτός από τα παραπάνω πλεονεκτήματα, τα νέα προϊόντα της σειράς GPY20-120 έχουν διαστάσεις βάσης και διαστάσεις θυρών εκκένωσης σχεδιασμένες σύμφωνα με τα προϊόντα PG, κάτι που είναι βολικό για την ανακαίνιση παλαιών εργοστασίων και την ανανέωση του εξοπλισμού.
Εξοπλισμός Τεχνικά Δεδομένα:
| |
Μονάδα |
GPY-40 |
GPY-60 |
GPY-80 |
GPY-100 |
GPY-120 |
| Επιφάνεια φίλτρου |
m2 |
40 |
60 |
80 |
100 |
120 |
| Διάμετρος κλήσης |
mm |
2700 |
| Αριθμός δίσκων |
|
4 |
6 |
8 |
10 |
12 |
| Ταχύτητα ατράκτου |
r/min |
1-0.167 |
0966-0.215 |
| Ισχύς κύριου κινητήρα |
Kw |
2.2 |
4 |
| Ταχύτητα αναδευτήρα |
r/min |
73 |
| Ρυθμός εργασίας κινητήρα ανάμειξης |
Kw |
2.2 |
4 |
| Μέγεθος τροφοδοσίας |
|
Λιγότερο από 0,063 mm, η περιεκτικότητα σε κλάσματα δεν είναι μεγαλύτερη από 35-40% |
| Η συγκέντρωση του υλικού |
g/l |
250-350 |
| Χωρητικότητα |
t/h |
8-12 |
12-18 |
16-24 |
20-30 |
24-36 |
| Προϊόν νερού |
% |
22-24 |
| Διαστάσεις (Μ×Π×Υ) |
mm |
3217×3450×3275 |
4017×3450×3275 |
4817×3450×3275 |
5617×3450×3275 |
6417×3450×3275 |
| Βάρος |
Kg |
5485 |
7736 |
8754 |
10099.4 |
11189 |

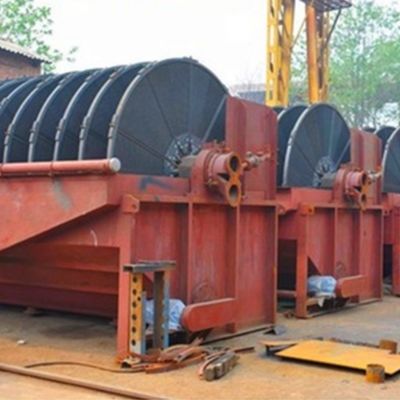

Φίλτρο δίσκου oεξοπλισμός επεξεργασίας μεταλλευμάτων

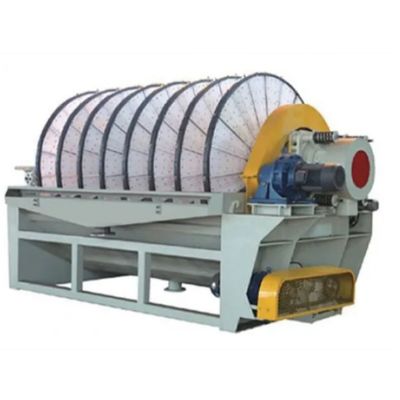

Φίλτρο δίσκου oεξοπλισμός επεξεργασίας μεταλλευμάτων

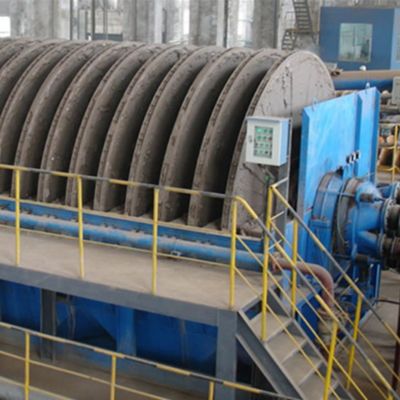

Φίλτρο δίσκου oεξοπλισμός επεξεργασίας μεταλλευμάτων
Ερωτήσεις και Απαντήσεις
Ε: Γιατί πιστεύουμε στην luoyang zhongtai industries co., ltd:
Α: 1. Περισσότερα από 30 χρόνια εμπειρίας.
2. Είμαστε ο κορυφαίος επαγγελματίας προμηθευτής μηχανημάτων εξόρυξης, μηχανημάτων κατασκευών, μηχανημάτων χύτευσης και σφυρήλατων εξαρτημάτων.
3. Όλα τα προϊόντα πέτυχαν το πιστοποιητικό διαχείρισης ποιότητας ISO9901:2000 και τα πιστοποιητικά CE, ROHS.
Ε: Χρόνος παράδοσης;
Α: Χρόνος παράδοσης εξαρτημάτων 1-2 μήνες, μηχανημάτων 2-3 μήνες.
Ε: Όροι πληρωμής;
Α: Αποδοχή τύπου πληρωμής: T/T, L/C, Western union, Cash.
30% κατάθεση κατά την υπογραφή της σύμβασης. Πλήρης πληρωμή πριν από την αποστολή
Ε: Εγγύηση ποιότητας;
Α: Χρόνος εγγύησης: ένα έτος για τα κύρια μηχανήματα. Εάν κάτι πάει στραβά, θα παρέχουμε τεχνικές συμβουλές και θα βρούμε λύση αμέσως. Για αυτά τα εξαρτήματα φθοράς, εγγυόμαστε εξαρτήματα υψηλής ποιότητας για μακροχρόνια προμήθεια.
Ε: Εξυπηρέτηση μετά την πώληση;
Α: Μπορούμε να παρέχουμε τεχνικό οδηγό για τη δοκιμή λειτουργίας των μηχανημάτων και τη συντήρηση των εξαρτημάτων εάν το χρειάζεται ο τελικός χρήστης.

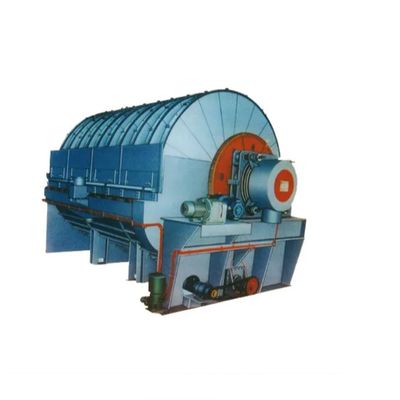

Φίλτρο δίσκου oεξοπλισμός επεξεργασίας μεταλλευμάτων
