Περιγραφή Προϊόντος
Ο μύλος ράβδων είναι ένας σημαντικός βιομηχανικός εξοπλισμός, που χρησιμοποιείται κυρίως για τη λεπτή θραύση και άλεση υλικών. Η αρχή λειτουργίας του είναι ότι ο κινητήρας κινεί τον κύλινδρο να περιστρέφεται. Μέσα στον κύλινδρο, οι ατσάλινες ράβδοι είναι εγκατεστημένες ως μέσα άλεσης. Υπό την κρούση και την άλεση των ατσάλινων ράβδων, τα υλικά θραύονται.
Δομική σύνθεση
Αποτελείται κυρίως από κινητήρα, κύριο μειωτήρα, τμήμα μετάδοσης, τμήμα κυλίνδρου, κύριο ρουλεμάν, τμήμα μετάδοσης χαμηλής ταχύτητας, τμήμα τροφοδοσίας, τμήμα εκφόρτισης, στεγανοποίηση δακτυλίου, σταθμό λίπανσης λεπτού λαδιού, λίπανση με πίδακα μεγάλων και μικρών γραναζιών, τμήμα θεμελίωσης κ.λπ.
Αρχή λειτουργίας
Ο κινητήρας κινείται από έναν μειωτήρα και το μεγάλο γρανάζι περιμετρικά για μετάδοση μείωσης, ή κινεί απευθείας τον κύλινδρο να περιστρέφεται από έναν σύγχρονο κινητήρα χαμηλής ταχύτητας.
Υπό την επίδραση της φυγόκεντρου δύναμης και της τριβής, τα μέσα άλεσης ανυψώνονται σε ένα ορισμένο ύψος και στη συνέχεια πέφτουν για να θραύσουν τα υλικά.
Πεδίο εφαρμογής Του Μύλου Άλεσης Μεταλλεύματος
Μεταλλεία: Χρησιμοποιείται για τη θραύση και την άλεση μεταλλευμάτων, παρέχοντας βασικές πρώτες ύλες για τις επόμενες διαδικασίες επεξεργασίας ορυκτών.
Δομικά υλικά: Στη διαδικασία παραγωγής τσιμέντου, χρησιμοποιείται για την άλεση πρώτων υλών όπως ασβεστόλιθος και πηλός.
Χημική βιομηχανία: Διεξάγει εξευγενισμένη επεξεργασία σε χημικές πρώτες ύλες για να εξασφαλίσει την ποιότητα και την απόδοση του προϊόντος.
Χαρακτηριστικό Του Μύλου Άλεσης Μεταλλεύματος
- Ο κυλινδρικός μύλος υιοθετεί την οδήγηση τύπου edge-driving, center-driving, edge-driving με πολύσημο εμπλοκής, κ.λπ.; οδηγείται από ασύγχρονο κινητήρα μειωτήρα γραναζιού και γραναζιού καθώς και σύγχρονο κινητήρα αερόφρενου γραναζιού και γραναζιού.
- Γενικά υποστηρίζεται από ρουλεμάν στατικής-δυναμικής πίεσης και στα δύο άκρα. Χρησιμοποιείται πλήρως κλειστό αυτο-ευθυγραμμιζόμενο ρουλεμάν rocker 120o. Επίσης, μπορούν να χρησιμοποιηθούν μονά ή διπλά ρουλεμάν στατικής-δυναμικής ολίσθησης. Ο θάμνος είναι κατασκευασμένος από μηχανή NC.
- Το μεγάλο ανοιχτό γρανάζι είναι σχεδιασμένο χρησιμοποιώντας το πρότυπο AGMA, Εξοπλισμένο με αξιόπιστα σφραγισμένο περίβλημα γραναζιού και σύστημα λίπανσης με αυτόματο ψεκασμό γράσου.
- Το κέλυφος είναι βασικό μέρος ενός μύλου. Διεξάγετε ανάλυση πεπερασμένων στοιχείων σε αυτό με υπολογιστή για να εξασφαλίσετε την αξιόπιστη λειτουργία;
- Το κέλυφος είναι αυτόματα συγκολλημένο, υπερηχητικά επιθεωρημένο, πλήρως ανόπτητο και μηχανουργημένο από μεγάλα ειδικά εργαλειομηχανές σε ένα σφίξιμο. Υπάρχουν ειδικές σφραγίσεις σε στατικά-δυναμικά μέρη σύνδεσης, όπως χοάνη τροφοδοσίας και εκφόρτισης, τμήμα στήριξης κ.λπ., για την αποφυγή διαρροής λαδιού και πολτού;
- Η επένδυση είναι από υλικό ανθεκτικό στη φθορά που κατασκευάζεται από την εταιρεία μας, το οποίο έχει υποστεί ειδική θερμική επεξεργασία, με υψηλή σκληρότητα και μεγάλη διάρκεια ζωής. Επίσης, μπορεί να χρησιμοποιηθεί χύτευση ανθεκτική στη φθορά ή ελαστική επένδυση;
- Υπάρχει κίνηση χαμηλής ταχύτητας για μεσαίους και μεγάλους μύλους;
- Ο σταθμός λίπανσης υψηλής και χαμηλής πίεσης είναι εξοπλισμένος για μεσαίους και μεγάλους μύλους;
- Το σύστημα ελέγχου και προστασίας ελέγχεται από PLC.
Τεχνικές παράμετροι του Μύλου Άλεσης Μεταλλεύματος
| Μοντέλο | Διάμετρος κυλίνδρου
(mm) | Μήκος κυλίνδρου
(mm) | Αποτελεσματικός όγκος
(m3) | Ταχύτητα μύλου
(r/min) | Φορτίο μέσων άλεσης (t) | Ηλεκτροκινητήρας | Μέγεθος
(L×W×H )
(m) | Βάρος
(T) |
Ισχύς κινητήρα
(kW) | Ταχύτητα
(r/min) |
| MB15×30 | 1500 | 3000 | 5 | 23 | 8 | 75 | 743 | 7.6×3.4×2.8 | 20 |
| MB17×30 | 1700 | 3000 | 5.8 | 20 | 10.2 | 90 | 980 | 7.6×3.5×3.1 | 40.4 |
| MB21×30 | 2100 | 3000 | 8.8 | 19.4 | 25 | 220 | 735 | 8.7×4.8×4.4 | 48 |
| MB21×36 | 2100 | 3600 | 10.8 | 21 | 28 | 220 | 735 | 9.5×4×4.7 | 52.5 |
| MB24×30 | 2400 | 3000 | 11.8 | 18.2 | 27 | 250 | 735 | 8.5×4.2×4.6 | 58 |
| MB27×36 | 2700 | 3600 | 18.8 | 17.5 | 42 | 400 | 187 | 12×5.7×4.7 | 70 |
| MB30×40 | 3000 | 4000 | 25.9 | 16.2 | 50 | 500 | 187 | 12.6×6.1×4.9 | 89 |
| MB32×45 | 3200 | 4500 | 33 | 15.5 | 56 | 630 | 167 | 16×8×5.6 | 111.5 |
| MB32×48 | 3200 | 4800 | 34 | 15.5 | 60 | 710 | 740 | 12×7×6 | 121.2 |
| MB36×54 | 3600 | 5400 | 50 | 14.5 | 97 | 1000 | 167 | 16×8×6.7 | 155 |
| MB38×52 | 3800 | 4200 | 54.1 | 14.2 | 102 | 1120 | 992 | 15×8.27×6.21 | 175 |
| MB38×58 | 3800 | 5800 | 60.3 | 14.2 | 112.2 | 1250 | 167 | 15.6×8.27×7.21 | 156 |
| MB40×60 | 4000 | 6000 | 70 | 14.0 | 130 | 1400 | 200 | 18.2×9.00×7.5 | 163 |

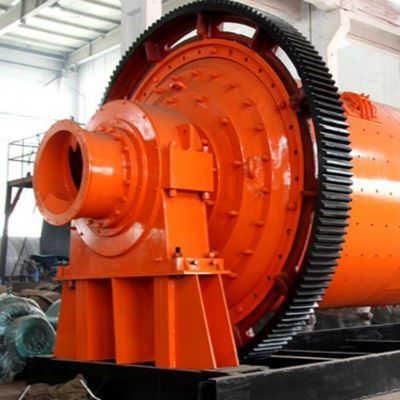

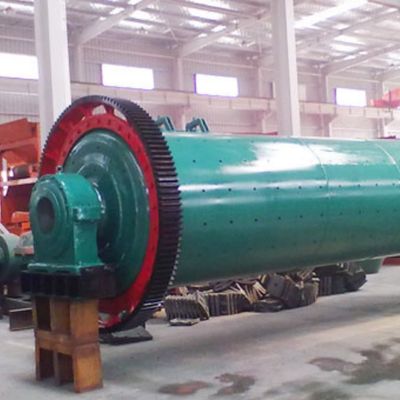

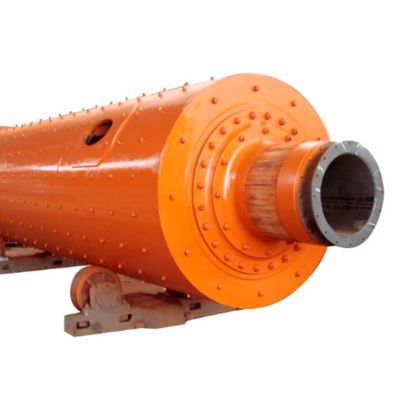

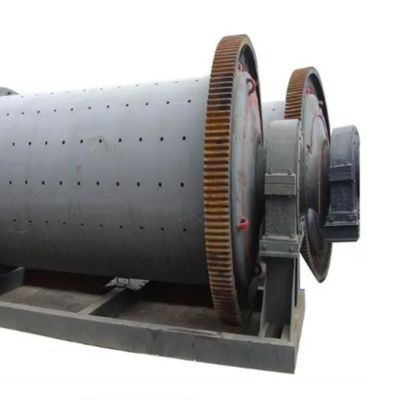

Εμφάνιση προϊόντος του Μύλου Άλεσης Μεταλλεύματος
Εξυπηρέτηση μετά την πώληση
Η ZTIC Heavy Industries είναι ο επιχειρηματικός σας συνεργάτης στην After Market.
Η ZTIC μπορεί να παρέχει:
1. ΣΧΕΔΙΑΣΜΕΝΑ ΑΝΤΑΛΛΑΚΤΙΚΑ - ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗ
2. ΧΥΤΗΡΙΑ ΧΑΛΥΒΑ ΚΑΙ ΣΙΔΗΡΟΥ ΜΕ ΜΕΓΑΛΟ ΟΓΚΟ
3. ΤΕΡΑΣΤΙΕΣ ΔΥΝΑΤΟΤΗΤΕΣ ΜΗΧΑΝΟΥΡΓΕΙΟΥ
4. ΠΡΟΓΡΑΜΜΑΤΑ ΕΚΠΑΙΔΕΥΣΗΣ
5. ΠΡΟΓΡΑΜΜΑΤΑ ΠΡΟΛΗΠΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ
6. ΥΠΗΡΕΣΙΕΣ ΠΡΟΛΗΠΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ
7. ΟΛΟΚΛΗΡΩΜΕΝΑ ΠΡΟΓΡΑΜΜΑΤΑ ΣΥΝΤΗΡΗΣΗΣ
Οι Μηχανικοί Υπηρεσιών Πεδίου της ZTIC εκπαιδεύονται ειδικά στα προϊόντα της ομάδας μάρκας CITIC, αλλά είναι ικανοί να αναλάβουν τη συντήρηση άλλων εμπορικών σημάτων OEM.
Οι τεχνικοί μας είναι εξοπλισμένοι με τον πιο προηγμένο τεχνολογικό διαγνωστικό εξοπλισμό που διατίθεται για την αντιμετώπιση προβλημάτων του εξοπλισμού σας για τη βελτιστοποίηση της απόδοσης και την ελαχιστοποίηση του χρόνου διακοπής λειτουργίας.
Η ZTIC έχει επίσης εκτεταμένη ικανότητα στην προμήθεια όλων των αναλώσιμων και των αναγκών σας σε ηλεκτρικά/μηχανικά ανταλλακτικά.
