Στρογγυλοτριβείο Μεγάλο δαχτυλίδι μετατροπής Χυτοσίδηρο επιφάνεια δοντιών λεπτή άλεση εξατομίκευση

Στρογγυλοτριβείο Μεγάλο δαχτυλίδι μετατροπής Χυτοσίδηρο επιφάνεια δοντιών λεπτή άλεση εξατομίκευση

Τεχνικές απαιτήσεις
1) Η προεπεξεργασία σκληρύνει την επιφάνεια, με σκληρότητα HB210-250. Οι μηχανικές ιδιότητες είναι: τελική αντοχή Rb690MPa, αντοχή απόδοσης Rs490MPa, επιμήκυνση D511%,μείωση της έκτασης W25%Τα δόντια των κιβωτίων σκληρύνονται με επαγωγή σε σκληρότητα HRC50-55, με αποτελεσματικό βάθος στρώματος σκληρύνει 3-5mm.
2) Η ανίχνευση ελαττωμάτων με υπερήχους πραγματοποιείται σε όλο το εργαλείο και η εσωτερική ποιότητα πρέπει να πληροί τις απαιτήσεις της κατηγορίας II που καθορίζονται στην GB7233-87.Η μαγνητική επιθεώρηση σωματιδίων εκτελείται επίσης στα δόντια κιβωτίων και στα φιλέτα μετάβασης, και η ποιότητα πρέπει να πληροί τις απαιτήσεις της κατηγορίας ΙΙ που καθορίζονται στο GB/T9444-88.

Διαδικασία κατασκευής δαχτυλιδιών μετατροπής
2.1 Χωρίς χρώμα
Τα ατσάλινα κενά χύτευσης παρέχονται από το εργοστάσιο και κατασκευάζονται σύμφωνα με το GB11352-89.και έχουν κοπεί σύμφωνα με τις απαιτήσεις της διαδικασίας χύτευσηςΚατά τη διάρκεια της επιθεώρησης και της αποδοχής, τα χύτευμα χάλυβα ελέγχονται σύμφωνα με τα σχέδια και τις τεχνικές απαιτήσεις.απελευθερώνονται για την επόμενη διαδικασία.
2.2 Ακατέργαστη επεξεργασία: Η σήμανση και η επεξεργασία πραγματοποιούνται σύμφωνα με τις απαιτήσεις του σχεδίου, ακολουθούμενη από την ευθυγράμμιση, τη σύνδεση, την επεξεργασία των εσωτερικών και εξωτερικών περιφερειών,Τρίχωση επιφανειών ζευγαρώματος, και γεωτρήσεις.
2.3 Ανίχνευση ελαττωμάτων: Η υπερήχνη ανίχνευση ελαττωμάτων εκτελείται σε ολόκληρο το χύτεμα. Η εσωτερική ποιότητα πρέπει να πληροί τις απαιτήσεις κλάσης II που καθορίζονται στην GB7233-87.
2.4 Προεπεξεργασία ομαλοποίησης: ζευγάρια μηχανοκίνητων τροχών με μισό δαχτυλίδι ομαλοποιούνται και θερμαίνονται για να παρέχουν μια καλή μικροδομή για την επακόλουθη σκληρύνωση της επιφάνειας.Τα μετατροχεία με μισό δακτυλίδι ελέγχονται για παραμόρφωση μετά τη θερμική επεξεργασία σύμφωνα με τις απαιτήσεις σχεδιασμού2.5 Τελική επιθεώρηση
Πρώτον, μετά από μέση συχνότητα σβήσιμο και θέρμανση, ελέγξτε την σκληρότητα κάθε αυλίας των δοντιών του δαχτυλιδιού εργαλείου για να βεβαιωθείτε ότι πληροί τις απαιτήσεις σχεδιασμού.Ελέγξτε εάν έχει αυξηθεί η μέγιστη εξωτερική διάμετρος (D6944)Τρίτον, εκτελείται μαγνητική επιθεώρηση σωματιδίων στα δόντια των κιβωτίων και στα ελαστικά μετάβασης.Η ποιότητα πρέπει να πληροί τις απαιτήσεις δεύτερου επιπέδου που καθορίζονται στο GB/T9444-88Τέλος, πραγματοποιείται τελική επιθεώρηση σύμφωνα με τα σχέδια και τις τεχνικές απαιτήσεις.

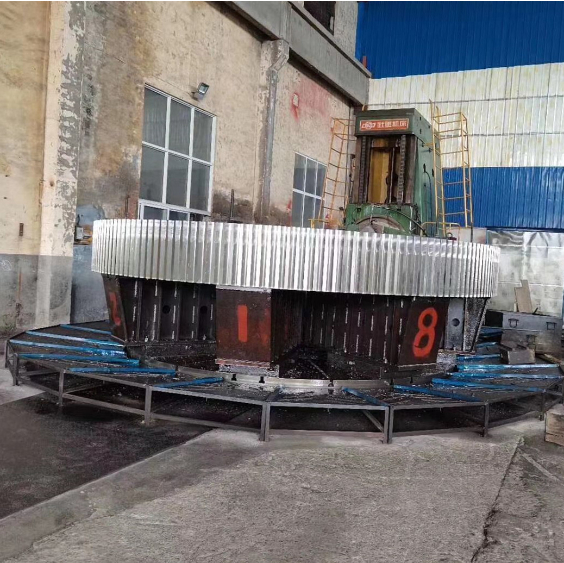

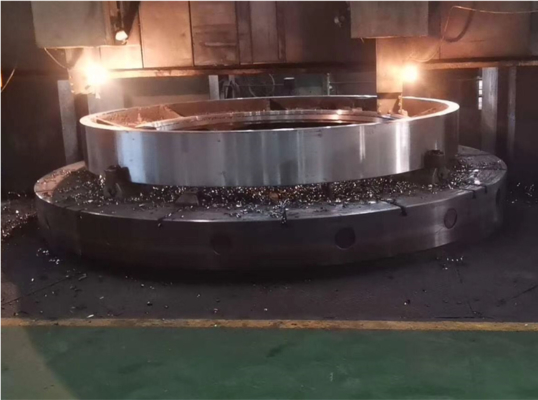

Εμφάνιση προϊόντος

Παράμετροι προϊόντος
