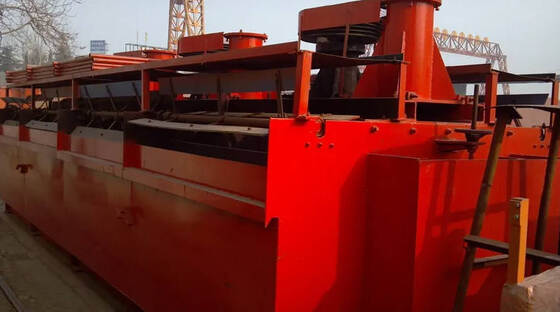

Μηχανή επίπλευσης με μεγάλο όγκο αναρρόφησης αέρα και χαμηλή κατανάλωση ενέργειας
Η μηχανή επίπλευσης είναι ο βασικός εξοπλισμός στις εργασίες επεξεργασίας ορυκτών. Χρησιμοποιείται ευρέως για τον διαχωρισμό και τον καθαρισμό μη σιδηρούχων και σιδηρούχων μετάλλων. Μπορεί επίσης να καλύψει τις ανάγκες επεξεργασίας επίπλευσης μη μεταλλικών ορυκτών όπως άνθρακα, φθορίτη, τάλκη κ.λπ. Είναι κατάλληλο για πολλαπλούς τύπους σεναρίων εμπλουτισμού ορυκτών και έχει ένα ευρύ φάσμα εφαρμογών.
Αυτός ο εξοπλισμός έχει τα σημαντικά πλεονεκτήματα του μεγάλου όγκου αναρρόφησης αέρα και της χαμηλής κατανάλωσης ενέργειας. Κάθε δεξαμενή του εξοπλισμού ενσωματώνει τις τρεις βασικές λειτουργίες της αναρρόφησης αέρα, της αναρρόφησης πολτού και της επίπλευσης. Μπορεί να σχηματίσει ανεξάρτητα ένα πλήρες κύκλωμα επίπλευσης χωρίς κανένα βοηθητικό εξοπλισμό. Υιοθετεί επίσης μια οριζόντια διαμόρφωση, καθιστώντας την προσαρμογή της διαδικασίας ευέλικτη και βολική και μπορεί να προσαρμοστεί γρήγορα στις αλλαγές της διαδικασίας σύμφωνα με τις ανάγκες επεξεργασίας ορυκτών.
Όσον αφορά τον σχεδιασμό της δομής, η μηχανή επίπλευσης υιοθετεί ένα σώμα δεξαμενής σε σχήμα U, έναν φουσκωτό άξονα κοίλου και μια αναρτημένη δομή στάτορα. Ο πυρήνας είναι εξοπλισμένος με μια νέα κωνική πτερωτή - οι λεπίδες της πτερωτής είναι σχεδιασμένες σε οπίσθια γωνία, παρόμοια με τη δομή της πτερωτής φυγοκεντρικής αντλίας υψηλής ειδικής ταχύτητας. Έχει τα χαρακτηριστικά του μεγάλου όγκου ανύψωσης πολτού, της μικρής κεφαλής πίεσης εξόδου και της χαμηλής κατανάλωσης ενέργειας. Η συνολική δομή είναι απλή και εύκολη στη συντήρηση αργότερα. Ταυτόχρονα, η κοιλότητα της πτερωτής είναι εξοπλισμένη με έναν πορώδη κυλινδρικό διανομέα αέρα, ο οποίος μπορεί να διασκορπίσει ομοιόμορφα τον αέρα στις περισσότερες περιοχές των λεπίδων της πτερωτής εκ των προτέρων, αυξάνοντας σημαντικά τη διεπαφή επαφής μεταξύ του πολτού και του αέρα και βελτιώνοντας την απόδοση της αντίδρασης επίπλευσης.
Αρχή λειτουργίας
Όταν η μηχανή επίπλευσης λειτουργεί, η πτερωτή περιστρέφεται με μεγάλη ταχύτητα για να σχηματίσει αρνητική πίεση και ο πολτός στη δεξαμενή αναρροφάται στο κενό των λεπίδων από το κάτω άκρο της πτερωτής από όλες τις πλευρές. Ταυτόχρονα, ο αέρας χαμηλής πίεσης που παρέχεται από τον φυσητήρα περνά μέσα από τον κοίλο άξονα και τον διανομέα αέρα της πτερωτής και εισέρχεται συγχρονισμένα στο εσωτερικό της πτερωτής. Αφού ο πολτός και ο αέρας αναμειχθούν πλήρως μεταξύ των λεπίδων και ολοκληρωθεί η αντίδραση μεταλλοποίησης, το μείγμα ωθείται λοξά προς τα πάνω από την περιφέρεια του άνω μισού της πτερωτής και διαχέεται σε ολόκληρη τη δεξαμενή αφού σταθεροποιηθεί και προσανατολιστεί από τον στάτορα.
Οι ορυκτοποιημένες φυσαλίδες ανεβαίνουν στη ζώνη σταθεροποίησης αφρού της δεξαμενής υπό την επίδραση της άνωσης. Μετά τον εμπλουτισμό και την επιλογή, ο κατάλληλος αφρός ξεχειλίζει από την υπερχείλιση και εισέρχεται στη δεξαμενή αφρού για να ολοκληρώσει τη συλλογή συμπυκνώματος. μέρος του πολτού ρέει πίσω στο κάτω μέρος της πτερωτής και αναδεύεται και αναμιγνύεται ξανά για να σχηματίσει νέες ορυκτοποιημένες φυσαλίδες για να συμμετάσχει στον κύκλο επίπλευσης. ο υπόλοιπος πολτός που δεν έχει ολοκληρώσει την επίπλευση ρέει στην επόμενη δεξαμενή για να συνεχίσει τη λειτουργία μέχρι το τέλος της διαδικασίας επίπλευσης και τελικά σχηματίζει απόβλητα και απορρίπτεται.
Παράμετροι προϊόντος του Εξοπλισμού Επεξεργασίας Ορυκτών
(1) Μηχανή επίπλευσης SF
| Μοντέλο |
SF0.37 |
SF0.7 |
SF1.2 |
SF2.8 |
SF4 |
SF8 |
| Χωρητικότητα δεξαμενής (m3) |
0.37 |
0.7 |
1.2 |
2.8 |
4 |
8 |
| Διάμετρος πτερωτής (mm) |
300 |
350 |
450 |
550 |
650 |
760 |
| Παραγωγική ικανότητα (m3/min) |
0.2-0.4 |
0.3-0.9 |
0.6-1.2 |
1.5-3.5 |
0.5-4 |
4-8 |
| Ταχύτητα περιστροφής πτερωτής (r/min) |
352 |
400 |
312 |
268 |
238 |
191 |
| Κινητήρας |
Μοντέλο |
①Y90L-4 |
①Y100L2-4 |
①Y132M2-6 |
①Y160L-6 |
①Y180L-6 |
①Y250M-8 |
| ②Y90S-4 |
②Y90S-4 |
②Y90S-4 |
②Y90S-4 |
②Y90L-4 |
②Y100L-6 |
| Ισχύς (kw) |
①1.5 |
①3 |
①5.5 |
①11 |
①15 |
①30 |
| ②1.1 |
②1.1 |
②1.1 |
②1.1 |
②1.5 |
②1.5 |
| Διαστάσεις (mm) |
700×700×750 |
900×820×950 |
1100×1100×1100 |
1700×1600×1150 |
1850×2050×1200 |
2200×2900×1400 |
| Βάρος μονής δεξαμενής (kg) |
468 |
600 |
1373 |
2338 |
2660 |
4486 |

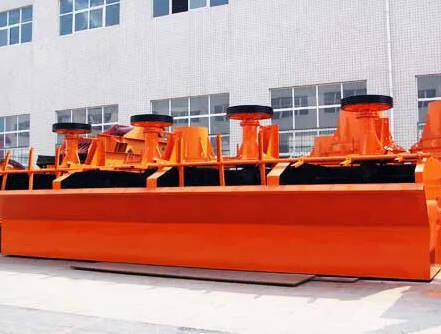

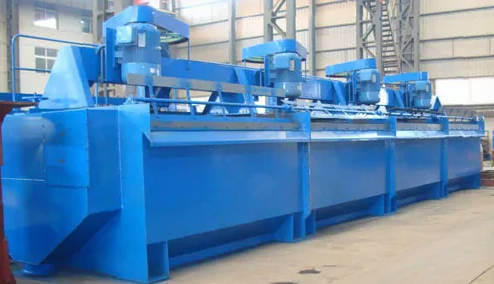

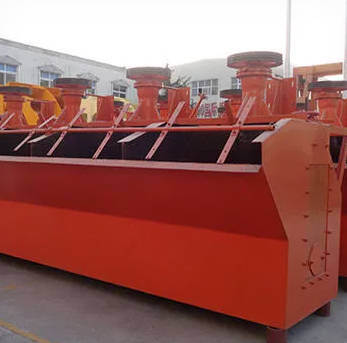

Εμφάνιση προϊόντος του Εξοπλισμού Επεξεργασίας ΟρυκτώνFQA
FQA
Ε: Γιατί πιστεύουμε στην luoyang zhongtai industries co. ltd:
A: 1. Περισσότερα από 30 χρόνια εμπειρίας.
2. Είμαστε ο κορυφαίος επαγγελματίας προμηθευτής μηχανημάτων εξόρυξης, μηχανημάτων κατασκευών, μηχανημάτων χύτευσης και σφυρήλατων εξαρτημάτων.
3. Όλα τα προϊόντα πέτυχαν το πιστοποιητικό διαχείρισης ποιότητας ISO9901:2000 και τα πιστοποιητικά CE, ROHS.
Ε: Χρόνος παράδοσης:
A: Χρόνος παράδοσης εξαρτημάτων 1-2 μήνες, μηχανημάτων 2-3 μήνες.
Ε: Όροι πληρωμής:
A: Αποδοχή τύπου πληρωμής: T/T, L/C, Western union, Cash. 30% κατάθεση κατά την υπογραφή της σύμβασης. Πλήρης πληρωμή πριν από την αποστολή.
Ε: Εγγύηση ποιότητας;
A: Χρόνος εγγύησης: ένα έτος για τα κύρια μηχανήματα. Εάν κάτι πάει στραβά, θα παρέχουμε τεχνικές συμβουλές και θα βρούμε λύση αμέσως. Για αυτά τα φθαρμένα εξαρτήματα εγγυόμαστε εξαρτήματα υψηλής ποιότητας για μακροχρόνια προμήθεια.
Ε: Εξυπηρέτηση μετά την πώληση;
A: Μπορούμε να παρέχουμε τεχνικό οδηγό για τη δοκιμή λειτουργίας των μηχανημάτων και τη συντήρηση των εξαρτημάτων εάν το χρειάζεται ο τελικός χρήστης.
