Ενδοκάλυμμα Μύλου Σφαιρών Χάλυβα Χύτευσης Υψηλής Ποιότητας με Στρογγυλεμένες Γωνίες R

Εισαγωγή Προϊόντος Ανταλλακτικών Μηχανημάτων CITIC HIC

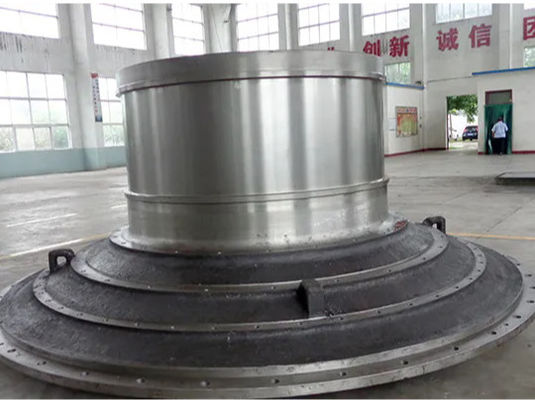

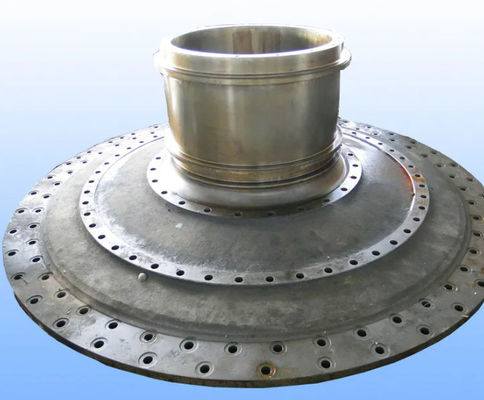

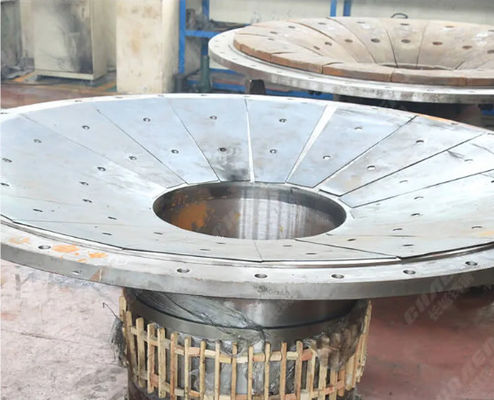

Το ενδοκάλυμμα του μύλου σφαιρών είναι ένα σημαντικό εξάρτημα του μύλου σφαιρών, που βρίσκεται και στα δύο άκρα του κυλίνδρου. Η κύρια λειτουργία του είναι να υποστηρίζει τα υλικά, τον κύλινδρο και το μέσο, και να αντέχει τη δύναμη και τη ροπή που δημιουργούνται κατά τη λειτουργία του μύλου σφαιρών. Ο σχεδιασμός και η ποιότητα κατασκευής του ενδοκαλύμματος επηρεάζουν άμεσα τη συνολική απόδοση και σταθερότητα του μύλου σφαιρών.

Τα ενδοκαλύμματα εισόδου και εξόδου του μύλου σφαιρών είναι ένα από τα κύρια εξαρτήματα του μύλου σφαιρών που παράγονται από το εργοστάσιό μας. Το υλικό του ενδοκαλύμματος είναι ZG270-500.

Η αντοχή του επικίνδυνου τμήματος του ενδοκαλύμματος του μύλου σφαιρών είναι το πρώτο ζήτημα που πρέπει να ληφθεί υπόψη κατά το σχεδιασμό και την επιλογή του ενδοκαλύμματος, επειδή ο μάλλον βαρύς κύλινδρος του μύλου σφαιρών υποστηρίζεται από το ενδοκάλυμμα στο κύριο ρουλεμάν.

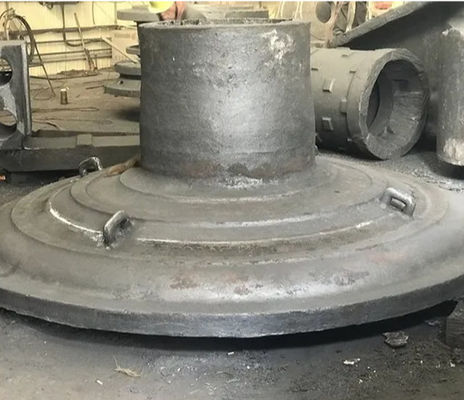

Το ενδοκάλυμμα ενός μύλου σφαιρών είναι γενικά ελαφρώς κωνικό σε σχήμα. Αυτός ο σχεδιασμός λαμβάνει υπόψη τη διαμόρφωση του κύριου ρουλεμάν, την αντίσταση κάμψης του άξονα και για την αποφυγή σύγκρουσης του μεγάλου γραναζιού με το θεμέλιο του κύριου ρουλεμάν. Τα ενδοκαλύμματα μεγάλων και μεσαίων μύλων σφαιρών κατασκευάζονται κυρίως από χάλυβα χύτευσης, ενώ αυτά των μικρών μύλων σφαιρών κατασκευάζονται από όλκιμο σίδηρο. Για να διασφαλιστεί η ομοκεντρικότητα του άξονα του ενδοκαλύμματος και του άξονα του κυλίνδρου, το ενδοκάλυμμα και ο άξονας χυτεύονται συνήθως ως ένα. Ωστόσο, όταν η χωρητικότητα του εξοπλισμού τήξης και χύτευσης είναι ανεπαρκής, μπορούν επίσης να χυτευτούν ξεχωριστά, να υποστούν επεξεργασία και στη συνέχεια να στερεωθούν μεταξύ τους και τελικά να υποβληθούν σε μηχανική επεξεργασία.

Κατά τον καθορισμό του τμήματος του άξονα του ενδοκαλύμματος, είναι απαραίτητο να ληφθεί εκ των προτέρων υπόψη εάν ο μύλος σφαιρών κινείται από γρανάζια (ευθύγραμμα δόντια, ελικοειδή δόντια ή ψαροκόκαλο). Λόγω του οριζόντιου σφάλματος του άξονα κατά την εγκατάσταση, ο μύλος σφαιρών μπορεί να δημιουργήσει ορισμένες αξονικές δυνάμεις κατά τη λειτουργία. Επομένως, για να αποφευχθεί η αξονική κίνηση του κυλίνδρου υπό την επίδραση των αξονικών δυνάμεων και να επηρεαστεί η κανονική λειτουργία των γραναζιών, είναι απαραίτητο να στερεωθεί ο άξονας. Ωστόσο, καθώς ο κύλινδρος θα επιμηκυνθεί λόγω της θερμότητας και θα γίνει δύσκολος υπό την επίδραση του φορτίου, σε αυτή την περίπτωση, είναι απαραίτητο να καταστεί δυνατή η διαστολή και η συστολή του κυλίνδρου. Με αυτόν τον τρόπο, φυσικά, οι δύο άξονες του κυλίνδρου δεν μπορούν να στερεωθούν ταυτόχρονα. Μόνο ένας από αυτούς μπορεί να στερεωθεί και ο άλλος ονομάζεται κινητό ελεύθερο άκρο.

Για να επιτευχθεί αυτός ο σκοπός, στο σχεδιασμό, ένας άξονας είναι συνήθως εξοπλισμένος με προεξέχοντες ώμους και η απόσταση μεταξύ των δύο προεξέχοντων ώμων είναι ακριβώς ίση με το μήκος του δακτυλίου του ρουλεμάν. Ο άλλος άξονας δεν έχει προεξέχοντες ώμους και το μήκος του είναι 5-25 χιλιοστά μεγαλύτερο από αυτό του δακτυλίου του ρουλεμάν. Για κοντούς κυλινδρικούς μύλους, επειδή ο κύλινδρος δεν είναι μακρύς, οποιοσδήποτε άξονας μπορεί να επιλεγεί ως το σταθερό άκρο. Ωστόσο, για μακρούς κυλινδρικούς μύλους σφαιρών, ο άξονας κοντά στον δακτύλιο του γραναζιού πρέπει να επιλεγεί ως το σταθερό άκρο. Με αυτόν τον τρόπο, η αξονική ευθυγράμμιση των γραναζιών δεν θα προκληθεί από την παραμόρφωση του κυλίνδρου.

Θα πρέπει να επισημανθεί ότι τα δύο ενδοκαλύμματα του μύλου σφαιρών έχουν διαφορετικές χρήσεις: το ένα είναι το ενδοκάλυμμα τροφοδοσίας και το άλλο είναι το ενδοκάλυμμα εκφόρτισης.
